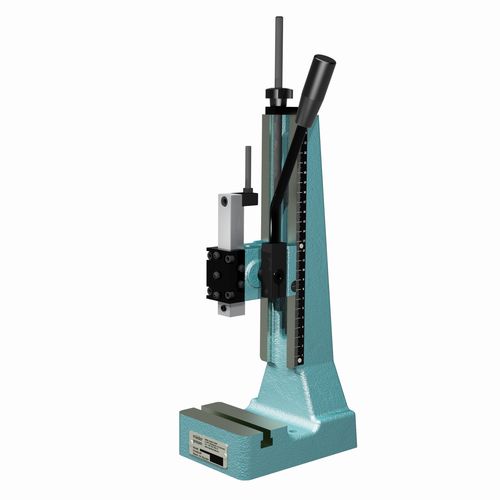

手動式プレス機 VZ 150-40 series
ラックアンドピニオンパンチスライド

手動式プレス機
手動式プレス機
お気に入りに追加する
商品比較に追加する


特徴

動力源
手動式, ラックアンドピニオン
機能
パンチ
構造
スライド, 円形スライド, 正方形スライド
その他の特徴
縦型, 固定型
圧力能力

1.5 kN

ストローク

40 mm
(2 in)

台幅

65 mm
(3 in)

台の長さ

100 mm
(4 in)

重量

9 kg
(20 lb)

詳細

ワーキングストローク[mm]: 0 スロート[mm]:63 トロート[mm]。 0 Tスロット [mm] DIN 650と同様。 10 ラムボアØx深さ[mm]: 10H7×25 ラムØ [mm] / 表面F [mm²]: 20 x 20 必要スペース CxG [mm]: 110 x 160 メダーラックアンドピニオンプレスは、ストローク全長にわたって常にプレス力を伝達します。ハンドレバーを介した直接の動力伝達により、極めて精度の高いプレス加工が可能です。 ハンドレバーは人間工学に基づき、360°回転可能です。あらゆる体格や用途に対応します。レバーは人間工学的に快適な角度に設定されており、作業エリアを自由に見渡すことができます。 ラック&ピニオンプレスのR/Lバージョンは、ツールセッティングを失うことなく、左利き用にシンプルで簡単に変換することができます。1台のプレスで作業を分担する場合に理想的です。 角ラムは、丸ラムに比べ大きな利点があります。 - ねじれに対する絶対的な保護 - 硬化し、正確に研磨されたラム - プレス・ラム・ガイドに遊びがない - 角型ラム用の再調整可能なジブストリップ - 大きな工具位置決め面 - 工具のガイドが通常不要 - 実質的にメンテナンスフリー 工具はネジでしっかりと固定することができます。 mäder APZタイプラックアンドピニオンプレスには、1.5kNと2.5kNの容量と2種類のストローク長があります。特に、マニュアルワークステーションでの連続生産または個別生産用に設計されています。 手動で120Nの力を加えることができるため、使い勝手がよい。多くのアプリケーションでは、より小さな力が必要とされるため、連続生産でも疲労のない作業が可能です。

---

カタログ

この商品のカタログはありません。

mäder Pressenの全カタログを見る
