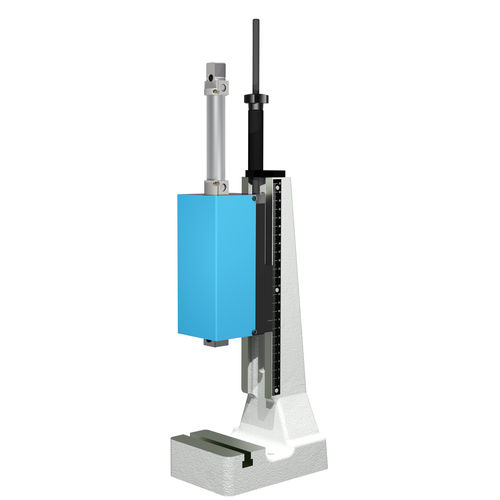

空圧式プレス機 30-60-63 series

パンチコンパクトスライド

スロート [mm] A1: - 63 トロート [mm] A2: - 0 T溝[mm]、DIN 650と同様：- 10 ラム内径Øx深さ[mm]: - 10H7 x 25 ラムØ [mm] / 表面F [mm²]: - 21 x 21 必要スペース CxG [mm]: - 100 x 160 DAプレスは、直動式空気圧プレスのための近代的なプレス技術の論理的な実装です。モジュール設計により、アプリケーションに必要なサイズを選択でき、価格性能比を最適化します。 DAプレスのストローク調整DAプレスは、正確なストローク調整を可能にし、ラムをねじれから保護する、革新的で精密かつ使いやすいシステムを標準装備しています。操作 プレスの深さは、1つのスケールナットだけで、ストローク長の最大80mmにわたって0.01mmの読み取り精度で調整できます。ストローク長は、サイドスケールとスケールナットのバーニアを使用して読み取ることができます。 ラムの位置は、標準スケールにスライドさせたリード接点で確認できます。 ストローク長を変更しても、ストローク長制御マグネットが常に同じ端の位置に移動するため、センサーを再調整する必要はありません。 タンデムシリンダ エネルギー効率の高いタンデムシリンダデザインは、8.5 kN 以上の大きな力に使用されます。複数の空圧シリンダーをタンデムに接続することで、シリンダーの力を適宜増加させます。戻りストロークが1つのシリンダーチャンバーを経由するだけなので、空気消費量が最適化されます。
