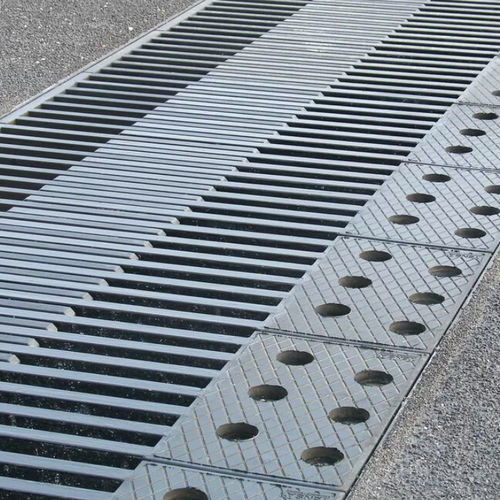

スチール製伸縮継手 TENSA-FLEX RC

正方形ソケット橋梁建設

一般的な動き100～800 mm モジュール設計 フィンガープレートの設置に吊り具が不要 フィンガープレートの交換が容易 原理 mageba TENSA-FLEXスライディングフィンガージョイントは、最大800mmまでの動きに対応する橋梁用伸縮継手です。スチール製のフィンガープレートと、耐久性の高いエラストマーで加硫されたカウンターピースで構成されています。フィンガープレートは、設置時にわずかに傾斜しているため下方にプリテンションがかかり、橋の隙間の反対側でカウンターピースと常に接触しています。これにより、ブリッジの沈下や回転によってフィンガープレートが駆動面より突出するのを防ぎます。フィンガープレートはアンカーボルトによって橋に非剛性に固定され、構造物へのモーメント荷重の影響を低減します。フィンガープレートは、特別に準備されたコンクリート表面に直接ダボで固定することも、主構造にコンクリートで固定された別の鋼製下部構造にボルトで固定することもできます。フィンガーの向きを車両の進行方向に向けることで、騒音の発生を最小限に抑え、ドライバーの快適性を最大化します。ジョイントの下に垂れ下がる排水路は、橋の排水システムに排出される。 用途 TENSA-FLEX RCスライディングフィンガージョイントは、交通量の多い場所での使用に適しています。特殊なダボ付き接続システムにより、主構造への影響を最小限に抑える必要がある場合に特に有効です。このシステムはモジュール方式で設計されており、必要に応じて個々のフィンガープレートを迅速に交換することができます。
