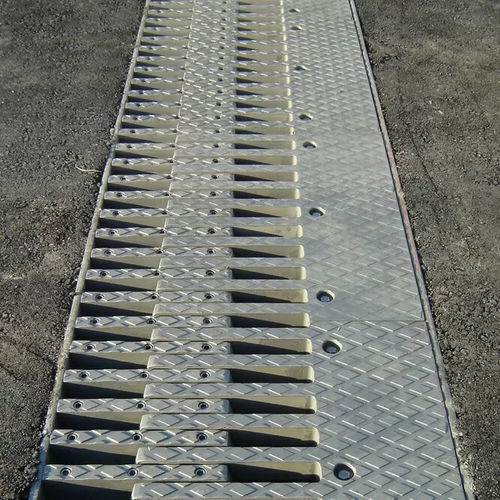

スチール製伸縮継手 TENSA-FINGER GF

正方形ソケット橋梁建設

一般的な動き200～1500 mm 非常に頑丈で耐久性がある 大きな動きにも対応するシンプルなデザイン 摩耗部品が少なく、メンテナンスが容易 定盤はスプリングで押さえられ、回転を容易にし、振動を減衰させます。 原理 mageba TENSA-FINGER GFスライディングフィンガージョイントは、最大1,500mmまでの動きに対応する橋梁用伸縮継手です。鋼製フィンガープレートは、橋梁の隙間の両側に固定されたエッジプロファイルの間に架かり、デッキ防水膜の接続用に絶縁フランジを備えています。接合部の下に垂れ下がり、エッジ・プロファイルに接続された排水路は、橋の排水システムに排出されます。フィンガープレートはステンレス製スプリングによって下方にプレテンションされ、橋梁の沈下や回転による走行面からの突出を防ぎます。フィンガープレートのヒンジ支持により、アンカーと支持構造へのモーメントの伝達は、片持ちフィンガージョイントの場合よりもはるかに少なくなります。フィンガーの方向が車両の進行方向であるため、騒音が最小限に抑えられ、ドライバーの快適性が最大限に高まります。 用途 TENSA-FINGER GFスライディングフィンガージョイントは、交通量の多い場所での使用に適しています。このシステムはモジュール方式で設計されており、必要に応じて個々のフィンガープレートを交換することができます。カンチレバーフィンガージョイントと比較した主な利点は、支持構造へのモーメント荷重の影響が大幅に低減されることです。
