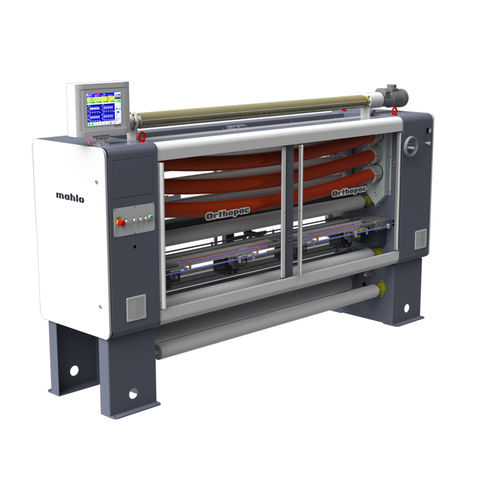

横糸歪み矯正機 Orthopac RVMC

自動油圧式

概要
Orthopac RVMCは、Mahlo製の光学式緯糸矯正装置で、斜行や湾曲などの織物歪みを補正します。油圧または電動の矯正ローラ調整とモジュール設計により、多様な仕上げラインに対応できます。本装置は光学スキャン、矯正駆動、プロセス制御機能を統合し、仕上げプロセスの監視と最適化を実現します。

製品の特長

• 柔軟な構成と既設ラインへのレトロフィットが可能なモジュール式アーキテクチャ
• 油圧式または電動式ローラ調整の選択肢
• 操作性に優れたタッチスクリーン表示、構成可能なソフトウェアパッケージ（FULL または BASE）
• 矯正機能とプロセス制御をコンパクトに統合

顧客メリット

• 関連プロセスパラメータのオンライン監視および閉ループ制御
• 生産性および生産信頼性の向上
• プロセスの再現性向上と品質ドキュメントの自動化
• 品質基準の比較基準とトレーサビリティの確保
• エネルギー削減の可能性および短い投資回収期間

用途

• ステンター（乾燥引抜装置）投入部
• 平坦化用ステンターの投入部
• デカタイザーや印刷機前
• 開幅洗濯機とドラム乾燥機の間
• コーターやフレームラミネーターの前
• ニット製品用の広幅コンパクターの投入部

センサーと測定オプション
Orthopac RVMCは、歪みや関連するプロセスパラメータを精密に検出・制御するための幅広いMahloセンサーに対応しています。RVMCソリューションで用いられる典型的なスキャナーやセンサーは以下の通りです：

• Scanner TK-12 — 光電式スキャン（反射光）
• Scanner CK-15 — 画像／カメラスキャン
• ハイブリッドスキャン — TK（光電）とCK（カメラ）の組合せ
• Scanner CTK-15 — カーペットや技術繊維向けに適合したカメラセンサー
• Patcontrol PCS — パターン検出およびパターン歪み監視

プロセス制御機能
Orthopac RVMCは矯正機能とモジュール式のプロセス制御を組み合わせています。接続されたセンサー（バス経由）およびオプションのMahloプロセス制御モジュールにより、以下のようなパラメータの測定、可視化、制御、記録が可能です：

• 斜行および湾曲（skew/ bowローラによる）
• パターンリピートおよびパターン歪み
• 織物歪みおよび残留歪み
• 経糸/緯糸密度（オーバーフィード）
• 排気空気湿度、ファン速度、ダンパー位置
• 表面温度、ウェブ速度、滞留／定着時間
• 基準重量／オーバーフィード監視
• 残留水分測定
• 伸び／収縮および織物幅測定

バリアント

• Orthopac RMM — 光学スキャンと統合制御を持たない機械式／手動の基本バリアント
• Orthopac RVMC（標準）— 統合プロセス制御とモジュール式センサー接続を備えた光学式緯糸矯正機

可視化とソフトウェア
システムは測定値を表示するタッチスクリーンを備えています。可視化はソフトウェアパッケージにより調整可能で、FMC Fullは完全な設定機能とフル機能を提供し、FMC Baseは必要最小限の機能に絞ったコンパクトな概要を提供します。データロギングと可視化のための追加Mahloソフトウェアパッケージ（mLog、mPilot）により、拡張ドキュメント化と制御室表示が可能です。

導入例／典型的な機器組合せ
Orthopac RVMCシステムは、ステンターラインや仕上げ設備において周辺のMahlo機器と組合せて使用されることが多く、例えば投入部のMMA駆動ステーション、パターンスキャナーPatcontrol（PCS）によるパターン歪み記録、排気空気湿度と滞留時間制御用のOptipacセンサー（VMC）、および出口側の残留水分センサー（RMS）による閉ループ制御などがあります。

技術仕様

• 機械式矯正器：3つのスキューローラ、2つのボーローラ（オプションで3つのボーローラ）
• 製品公称幅（最大）：3400 mm
• 電源接続：3 x 400 VAC ±10 %、50/60 Hz（特別電圧用の変圧器ステーション対応可）
• 最大消費電力：4 kVA
