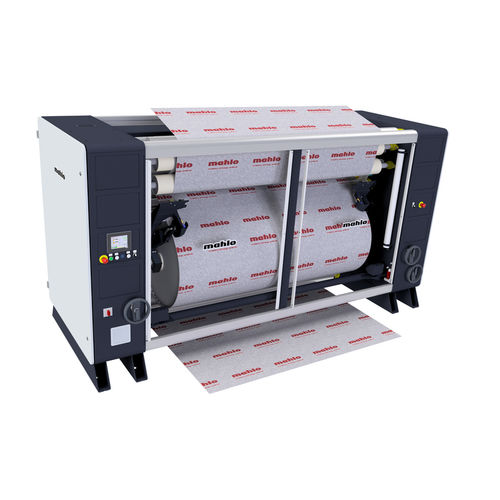

布用歪み矯正機 Orthofact RMB-15

横糸自動機械式

概要
Orthofact RMB-15は、織物ウェブの非対称な歪みを補正するための自動ピンホイール整直システムです。傾斜したフリーホイールのピンホイールにより所定の横方向テンションを生成し、歪んだ経糸・緯糸を本来の経路に戻して、波状やS字状の変形を下流工程前に補正します。

製品の特徴

• 高い横方向テンション発生能力
• 調整可能なアンラップ（解除）ローラー
• 整直できない製品用のバイパス機能
• テンション制御を備えたインテリジェントドライブ

顧客メリット

• 光学検出なしでも有効な整直
• 不規則な歪みの迅速かつ確実な補正
• 非対称な経緯歪みに対応
• 材料ロスや手直しを低減

特別機能

• アンラップローラー：残存の弓（ボウ）や端部欠陥を最小化する無段階調整
• インテリジェントドライブステーション：製品テンションを最小限に抑える特殊テンション制御を搭載。ブロッキング時などに自動でオン/オフ
• バイパス機能：ピンホイールで整直できない製品向けにワンプッシュで切替え可能
• インテリジェントホイールフォロー：製品の偏位や縫い目不良、フリンジ、端の凹みを補正し、製品ロスを防止
• 幅ジャンプ機能：別の引き込み手順なしに幅の広い製品を導入でき、ダウンタイムを短縮
• ブレーク機能：ライン停止時（休憩やライン作業時など）に横方向テンションを所定値まで低下させて製品を保護

革新的なピンホイール制御
ホイールの傾斜位置決めは空気圧で行われ、常に安定した整直効果を確保します。ばねによる反力が摩擦損失や許容差を補正し、均一で対称的なホイール整列を実現します。最適化設計により保守作業の軽減を図っています。

適用分野

• 非対称の生地歪み（波状、S字状）の補正
• 検出システムで整直できない伸縮性のない生地に適合
• デカタイジングやデジタル印刷などの前処理工程での使用
• 幅広い生地歪み課題に対するソリューション

技術仕様

• モデル：Orthofact RMB-15
• タイプ：機械式／自動ピンホイール整直システム
• 整直方式：フリーホイール式、傾斜ピンホイールによる横（クロス）テンション発生
• ホイール位置決め：空気圧式傾斜位置決め
• テンション制御：特殊テンション制御を備えたインテリジェントドライブステーション、自動ON/OFF機能
• アンラップ装置：残存ボウや端部欠陥を最小化する無段階調整のアンラップローラー
• 機能：バイパス、インテリジェントホイールフォロー、幅ジャンプ機能、ブレーク機能
• 設計メリット：ばねによる反力で均一なホイール整列を実現し、保守を低減
• 適用：非対称な経糸／緯糸の歪みを持つ繊維製品；検出による整直が不可能な場合の使用
