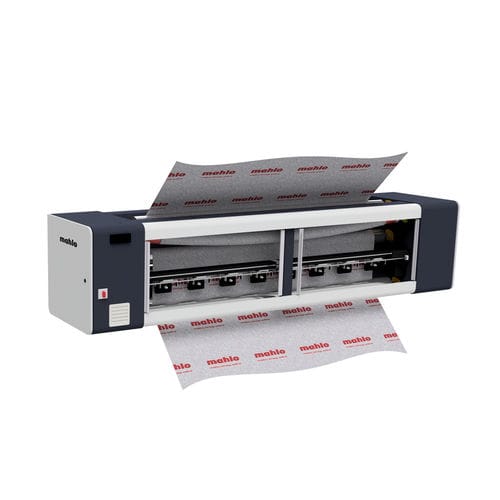

横糸歪み矯正機 Orthopac MFRC-15

油圧式電気機械

概要
このコンパクトな微調整用整直機は、残留する横歪みの補正を目的に設計されています。Orthopac MFRC は比較的微小な歪みに対して極めて高い整直精度を実現します。機体は標準でスキューおよびボウ（湾曲）ローラーを備え、ローラー調整は油圧式または電動（電機）式のいずれかを選択できます。処理速度は 3 m/min から 250 m/min です。

主要説明
本機は残留歪みの補正を目的としたコンパクトな微調整システムです。Orthopac MFRC の特長は、非常に微細な整直調整を行える点にありながら、機械の占有面積を小さく保てることです。油圧式または電動（サーボ駆動）式のローラー作動方式を用意しています。

製品の特長

• 整直効果の極めて細かな計測・調整
• コンパクトな設計寸法
• 製品の機内含有量が低い設計
• 残留歪みの微調整

顧客メリット

• 歪みに関する厳しい公差の維持
• 残留歪みの記録・ドキュメント化を可能にする
• クレームの低減に寄与
• 安定した生地品質により顧客関係を強化

技術コンセプト
ローラーの無段階位置決め駆動と専用の油圧ユニットを組み合わせることで、最短の位置決め時間、高い精度、低い保守性を実現します。2つの独立した油圧ユニット（各ユニットはサーボモータと可変速度・可変回転方向の切替ポンプを備え、スキュー/ボウ用の個別シリンダ選択を行う）は、低発熱で高効率な運転を保証します。代替として、応答性の高いサーボ制御と周波数制御モータを備えた無段階の電機式駆動コンセプトも用意しています。

適用分野

• ストーンター（stenter）の吐出側
• サンフォライズ（sanforizing）設備
• 印刷機
• フレームラミネート機
• その他の仕上げ・コンバーティングライン

バリエーション

• Orthopac MMR Straightener：光学スキャンシステムおよび制御を持たない手動整直機

センサー（一般的なオプション）

• Scanner TK-12 — 光電式スキャン（反射光方式）
• Scanner CK-15 — 画像／カメラスキャン

文書・参考資料（例）
関連するOrthopac装置およびMahloのスキャナ技術に関する製品パンフレットや適用事例報告書が利用可能で、横歪み整直、スキャナオプション、整直機の防食対策について説明しています。

技術仕様

• 型式：Orthopac MFRC -15（微調整用整直機）
• 整直要素：スキューローラーおよびボウローラー（標準装備）
• 調整オプション：油圧シリンダによる調整または電機式（サーボ駆動）調整
• 位置決め駆動：無段階位置決め駆動；油圧ユニットまたは電機式サーボ制御
• 油圧ユニット：個別シリンダ選択用のサーボモータと切替ポンプを備えた2つの独立油圧ユニット
• 処理速度範囲：3 m/min〜250 m/min
• 設計の重点：整直効果の極めて細かな計測、コンパクトな占有面積、低い製品含有量
• 代表的なセンサー：変位検出用の光電式（反射）またはカメライメージングスキャナ
