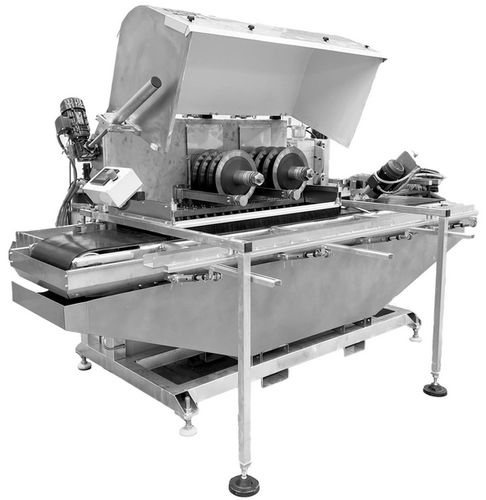

ダイアモンド切断機 MCV series

石材用大理石用花崗岩用

概要
MCV-400は建材の切断、巾木（スカーティング）の成形、面取り（イングル）の加工を効率的に行います。標準的な板材やスラブから巾木、モザイク、整形タイル、段鼻などを柔軟かつ清潔に生産できます。

シリーズ
本製品はStarter Rangeの一機種です。

用途・対応材料

• 用途：巾木の切断・成形、モザイク、段鼻、イングル加工の切断・フライス
• 対応材料：陶磁器（ポーセラニック）、天然石、御影石、大理石、レンガ、押出タイル、クォーツコンポジット

技術的特徴（概要）

• 保護されたクロムメッキガイドバー上で精密に手動調整可能な鋼製モーター支持
• 10 mmラバーベルト、デュアルモータ減速機および電子式周波数インバータ駆動
• 溶融亜鉛めっきを施した炭素鋼モノブロックチャシス
• 最大7.5 kWの多枚刃モーターおよび2.3 kWの荒取り/面取りモーター、ダイヤモンド工具の小数ギアによる調整
• 操作しやすいタッチスクリーンによるパラメータ設定

標準仕様バージョン

• MCV-400/1 — 多枚刃切断用の長軸モーター1基構成。軟質材、薄物、低速切断の予備切断・切断に適合。
• MCV-400/2 — 多枚刃切断用の長軸モーター2基構成。硬質材、大厚み、高速切断に適合。
• MCV-400/i2 — 荒取りと長軸モーター2基の3モーター構成。イングルミリング、予備切断、多枚刃切断、巾木ミリングに適合。あらゆる厚み・硬度の材料を加工可能。
• MCV-400/i2RB — 荒取り、長軸、下部ベベル、マイクロベベルを含む5モーター構成。予備切断、多枚刃切断、イングル、巾木加工に最適。どの厚み・硬度の材料にも対応。

加工可能な形状・製品

• 直線カットの巾木
• マイクロベベル巾木
• ベベル巾木
• ハーフブルノーズ巾木（ベベルなし）
• ハーフブルノーズ巾木（ベベルあり）
• イングル付き巾木
• シンプルな段鼻
• 滑り止めスロット付き完全段鼻
• 1/2ブルノーズまたは1/4サークル段鼻

オプション

• 多枚刃ヘッド用の電動上下キット（昇降キット）
• 大判ワーク用取り外し可能キット（補助ステンレスチャシス）
• 洗浄キット（加工面の汚れ除去用ノズル）
• 主ガイド用微調整キット（精度と操作性を向上）

技術仕様

• 対応材料：陶磁器、ポーセラニック、天然石、大理石、花崗岩、レンガ、押出タイル、クォーツコンポジット
• 主軸モーターオプション：多枚刃モーター最大7.5 kW（モーター当たり）、荒取り/面取り用2.3 kW
• 駆動：10 mmラバーベルト、デュアルモータ減速機および電子式周波数インバータ
• 構造：溶融亜鉛めっき炭素鋼モノブロックチャシス
• ガイドと支持：保護されたクロムメッキバー上での手動調整が可能な鋼製モーター支持
• 工具調整：荒取り/面取りモーター向けダイヤモンド工具の小数ギアによる調整
• 制御：操作しやすいタッチスクリーンによるパラメータ設定
• 材料の硬度・厚さや生産要件に合わせた複数の機械構成
