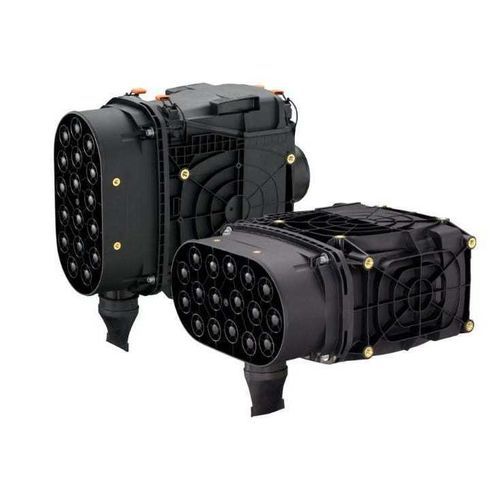

空気式フィルターカートリッジ IQORON-S

ほこりポリアミド製ガラス繊維強化ポリアミド製

狭い設置スペース向けのコンパクトエアクリーナー
IQORONの二段式エアクリーナーは、狭い設置スペースであっても高い風量を確保できます。本シリーズの柔軟な設計により、さまざまな用途に対応可能です。本レンジの単段式エアクリーナーは、圧力損失を低く抑える必要がある用途向けに設計されています。

技術的特徴（概要）

• 運転形式：二段式（IQORON、IQORON-V）または単段式（IQORON-S）
• 適用分野：農業機械・建設機械、移動式コンプレッサーなど粉塵負荷の高い用途
• 体積流量範囲：機種により3〜14 m³/min（IQORON：4–12 m³/min、IQORON-V：3–14 m³/min、IQORON-S：4–10 m³/min）
• プレセパレーター：二段式仕様はマルチサイクロンブロック（必要に応じて清掃可能）
• プレ分離効率：スキャベンジング時で>95%（IQORON-Vはスキャベンジングで最大95%、ダスト排出バルブで最大90%）
• 最終分離効率：機種により>99.97%〜>99.99%
• ダスト排出：スキャベンジング（例：エジェクタまたはブロワ）またはダスト排出バルブ（オプション）
• 取付：インラインコンセプト、垂直・水平どちらの取付も可能、貫通穴および/またはねじ込みで固定
• サービスコンセプト：機種により前方または側面からのメンテナンス、選択されたIQORON-Vにはコンフォートファスナー装備

製品のメリット

• 高効率サイクロンプレ分離とCompacPleatエレメントにより最長の使用寿命
• インライン気流により垂直・水平いずれの設置でも柔軟に対応
• 金属を含まないフィルターエレメントは完全焼却処分が可能で環境配慮に適合
• 必要に応じてプレセパレーターを簡単に清掃可能
• 素早い取り付けを可能にする多様な取付オプション

優れたディテール
狭小スペースでの高性能
コンパクトな設計により、IQORONエアクリーナーは複雑で狭い設置スペースにも適用できます。ガラス繊維強化ポリアミドの採用により、同等製品と比較して耐温度性が向上しています。連続運転では機種により-40 °C〜+100 °Cの範囲で使用でき、短時間であれば+120 °Cまでの温度ピークにも対応します。インライン気流により高い柔軟性を有し、バリエーションによりフロントまたはサイドでのメンテナンスが可能です。

高いろ過性能、最大の使用寿命
IQORONシリーズの中核は、MANN+HUMMELが開発したCompacPleatフィルターエレメント（単・二連ダブルベロー技術）です。直線的な気流設計により、同一の設置スペース内でより大きなフィルター面積を確保でき、高い出力密度と長寿命を実現します。フィルターエレメントは金属を含まず完全に焼却可能です。いくつかの機種では着脱可能なフレームが用意され、再利用が可能です。

最適に整合するアクセサリ
サイドサービスコンセプトのIQORON-V用には、マルチサイクロンブロックを汚れ側の標準部品に接続する専用吸気フード（フィルターサイズごとに3種類）が用意されています。適切に設計された吸気フードはマルチサイクロンセルへの最適な流れを確保し、プレ分離効率と使用寿命を維持します。標準化されたアクセサリにより、設置条件への経済的な適合が可能です。

技術仕様

• シリーズ：IQORON（バリアント IQORON、IQORON-V、IQORON-S）
• 運転形式：二段式（IQORON、IQORON-V）または単段式（IQORON-S）
• 体積流量範囲：機種により3〜14 m³/min
• プレ分離：二段式仕様はマルチサイクロンブロック（清掃可能）
• プレ分離効率：スキャベンジング時で最大95%；ダスト排出バルブ（IQORON-V）で最大90%
• 最終分離効率：機種により>99.97%〜>99.99%
• ダスト排出：スキャベンジングまたはダスト排出バルブ（オプション）
• 取付：インラインコンセプト；垂直・水平どちらも可能；貫通穴および/またはねじ込みで固定
• サービス概念：機種により前方または側面からのメンテナンス；選択IQORON-Vにコンフォートファスナー
• フィルターエレメント：CompacPleat技術、金属フリー、完全に焼却可能、単層または二重ベローで提供
• 材質 / ハウジング：ガラス繊維強化ポリアミドにより高い耐熱性
• 使用温度：連続 -40 °C〜+100 °C；短期ピークで +120 °C
• アクセサリ：IQORON-V向けの専用吸気フードにより最適なプレ分離と寿命を確保
