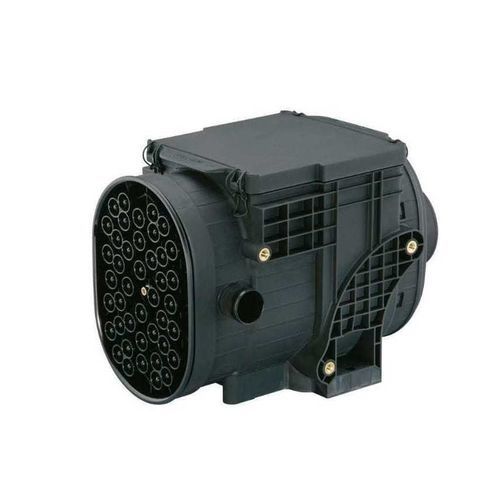

遠心濾過ユニット IQORON

微粒子用紙フィルター空気式

狭小設置向けのコンパクトな空気クリーナー
IQORONは、設置スペースが限られる用途でも高い風量を確保するコンパクトなハウジングの空気クリーナーです。二段式および一段式の設計により、さまざまな粉じん負荷や圧力損失要件に対応します。

製品バリエーション

• IQORON：スカベンジング（吹き戻し）を用いた前分離で95%以上の前分離効率を実現。最終分離効率 > 99.99%。
• IQORON-V：ダスト排出バルブを備えた二段式（オプションでスカベンジング）。前分離効率最大90%。最終分離効率 > 99.99%。
• IQORON-S：一段式で低流阻害を重視した設計。最終分離効率 > 99.97%。

製品の利点

• 高効率マルチサイクロン前分離とCompacPleatフィルター要素により寿命を延長。
• インライン流路設計により縦置き／横置きなど柔軟な設置が可能。
• 金属を含まない完全可燃のフィルター要素で環境に配慮した廃棄が可能。
• 必要に応じて前分離器を清掃可能で、メンテナンス負荷を低減。
• 迅速な取付けを可能にする多様な取付方法。

コンパクト設計と耐熱性
コンパクトなハウジングにより、複雑で狭い設置空間でも使用可能です。ガラス繊維強化ポリアミドの採用により耐熱性を向上させており、モデルにより連続使用温度は通常 −40 °C〜+100 °C、短時間ピークで最大 +120 °C まで対応します。メンテナンスはバリアントにより流れ方向に対して前方または側方から行います。

フィルター技術と寿命
IQORONの中核は、シングルまたはダブルベロー方式のCompacPleatフィルター要素です。フィルター要素を通る直線的な気流により、同じ設置スペースで従来品より大幅に大きなフィルター表面積を確保し、高い出力密度と長寿命を実現します。フィルター要素は金属を含まず完全に可燃で、機種によっては再使用可能な取り外しフレームを備えています。

アクセサリ
IQORON-V（サイドサービス設計）向けに、各フィルターサイズごとに3種類の専用吸気フードを用意しています。これらはマルチサイクロン前分離器への流れを最適化し、前分離効率およびフィルター寿命に悪影響を与えないよう設計されています。標準化されたアクセサリは設置条件への経済的な適応を支援します。

仕様（技術データ）

• 動作方式：IQORON：二段式空気クリーナー；IQORON-V：二段式空気クリーナー；IQORON-S：一段式空気クリーナー。
• 適用分野：IQORON：農業機械、建設機械など粉じん負荷の高い用途；IQORON-V：移動式コンプレッサーなど粉じん負荷の高い用途；IQORON-S：コンプレッサー等の軽微な粉じん負荷の定置用途。
• 体積流量範囲：IQORON：4〜12 m³/min；IQORON-V：3〜14 m³/min；IQORON-S：4〜10 m³/min。
• 前分離器：IQORON：マルチサイクロンブロック（必要に応じて清掃可能）；IQORON-V：マルチサイクロンブロック（必要に応じて清掃可能）；IQORON-S：-
• ダスト排出バルブによる前分離効率：IQORON：-；IQORON-V：最大90%；IQORON-S：-
• スカベンジング（10%）時の前分離効率：IQORON：> 95%；IQORON-V：最大95%；IQORON-S：-
• 最終分離効率：IQORON：> 99.99%；IQORON-V：> 99.99%；IQORON-S：> 99.97%
• ダスト排出：IQORON：スカベンジング（例：エジェクターまたはブロワ）；IQORON-V：ダスト排出バルブ（選択肢：スカベンジング）；IQORON-S：-
• 設置：インラインコンセプト；縦置き・横置き可能；貫通穴および/またはねじ込みインサートによる取付け。
• サービスコンセプト：IQORON：側面サービス（標準ファスナー）；IQORON-V：V 4.5 および V 7 は快適ファスナーで前面サービス、V 9 および V 14 は快適ファスナーで側面サービス；IQORON-S：快適ファスナーで前面サービス。
