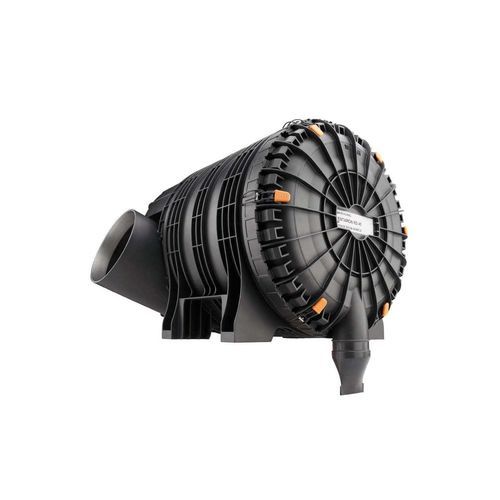

カートリッジ式濾過器 ENTARON XD/MD

微粒子用フィルターカートリッジ付き空気式

概要
MANN+HUMMELのENTARON XDおよびENTARON MDシリーズは、過酷なモバイルおよび産業用途向けに設計されたガラス繊維強化プラスチック製ハウジングのエアクリーナーです。ENTARON XDは渦巻き状の原気入口を備えた二段式、ENTARON MDは初期圧力損失が非常に低い一段式です。

製品要点
高負荷・変動する環境を想定して設計されており、ENTARONファミリーは実証済みの分離性能を保持しつつ、モジュラーなプラスチック設計により軽量化と保守性の向上を実現します。

製品の利点

• 高い初期および最終分離効率によるエンジン保護
• 改良されたシールシステムを採用したフィルターエレメントにより信頼性向上
• 従来の金属またはハイブリッドソリューションと比較して約10%の軽量化
• 柔軟な構成が可能なモジュラー設計
• カラーコード付きコンフォートファスナーによる工具不要のエレメント交換でメンテナンスが迅速

主な詳細
堅牢なハウジング
ハウジングはガラス繊維強化プラスチック製でリブ補強が施されています。三分割の構造は渦巻き状の原気入口に特殊溶接で接合され、向きと一体型ブラケットを確保します。クリーンエア出口には金属補強リングがあり、ホースクランプに5 N·mまでの締付トルクを許容します。ENTARON XDの高い予備分離効率により、外部プリセパレーターが不要となるケースが多くあります。

スマートな配慮
コンフォートファスナーは操作部がカラーコード化され、カバーの脱着時に干渉しないようにスナップイン形状で固定されます。ハウジングはサービススイッチ/インジケーター用の接続を統合し、貫通穴（標準）またはねじ込みインサート（オプション）での取付に対応します。

高性能フィルターエレメント

• エレメントとハウジング間の信頼できるシールを実現する新しいシールシステム
• エレメントを補強する堅牢なプラスチック中心管（ENTARON XD/MD 40は除く）
• 寿命を延ばすより堅牢なフィルターメディア
• 全運転条件下での安定性を確保するグルーストリングによるプリーツ固定
• 点検時の誤外しを防ぐためにハウジングへねじ止めされたセーフティエレメント
• 主要および二次エレメントの追加バリエーションがオプションで利用可能

技術仕様

• 動作タイプ：ENTARON XD — 二段式；ENTARON MD — 一段式；ENTARON MD 40（DualSpin XT付）— 外部プリセパレーター併用の組合せ式
• 適用分野：XD — 建設機械、コンバイン、移動式クレーン、移動式コンプレッサーなど高粉じん負荷のモバイル機器；MD — 定置機、発電機、低粉じん負荷の用途；DualSpin — 極端な粉じん負荷の用途
• 流量範囲：ENTARON XD 7–40 m³/min；ENTARON MD 20–40 m³/min
• 予備分離効率：XDは（スキャベンジングで）最大92%；粉塵排出バルブ併用で約87%
• 最終分離効率：バージョンにより最大>99.99%
• 取付方向：粉塵排出弁の位置により垂直・水平の両方が可能
• メンテナンス概念：フロントアクセス、カラーコード付きコンフォートファスナー、工具不要でのエレメント交換
• 防水対策：ENTARON XD 14–28はオプション、XD 40は標準装備

追加情報
カタログおよび技術資料には、特性曲線、注文番号、取り付け/保守手順が記載されています。

技術仕様（詳細）

• 材料：ガラス繊維強化プラスチック製ハウジング；クリーンエア出口の金属補強リング
• ハウジング設計：三分割構造を溶接し、向き付け用の一体型ブラケットを装備
• 軽量化：約10%の軽量化（同等の金属/ハイブリッド機種と比較）
• シール：エレメントの確実なシールを実現する先進的なシールシステム
• フィルターメディア：グルーストリングによるプリーツ固定を備えた堅牢なメディア
• 中心管：補強用のプラスチック中心管（ENTARON XD/MD 40を除く）
• メンテナンス：フロントアクセス、カラーコード付きコンフォートファスナー、工具不要のエレメント交換
• 取付：標準は貫通穴；ねじ込みインサートはオプション
• サービス機能：サービススイッチ/インジケーター接続；ハウジングにねじ止めされたセーフティエレメント
• 性能：最終分離効率最大>99.99%；スキャベンジングで予備分離最大92%
• 流量範囲：ENTARON XD 7–40 m³/min；ENTARON MD 20–40 m³/min
• 代表的な用途：重負荷モバイル機（XD）、定置の低粉じん用途（MD）、極端な粉じん負荷向けの特別仕様
