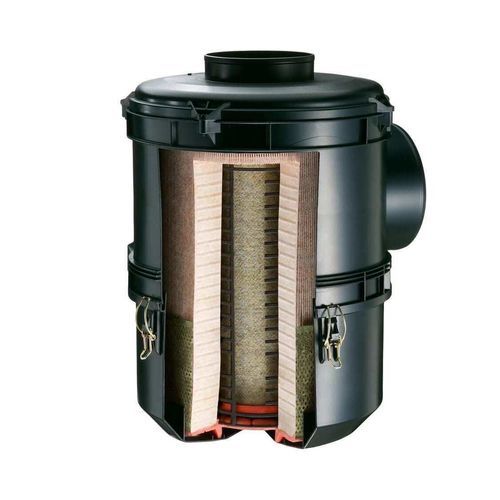

空気式フィルターカートリッジ NLG series

ほこりプラスチック製ガラス繊維

概要
MANN+HUMMEL が開発した NLG シリーズは、多様な産業用途向けの経済的かつモジュール式の吸気用空気ろ過ソリューションです。シリーズは複数の直径と筐体長さを組み合わせ可能で、異なる粉じん負荷や設置条件に応じた3つの主要バリアントを用意しています。NLG Pico は低粉じん向けの単段式、NLG Piclon は中粉じん向けの接線式前分離を備えた二段式、NLG Pico with DualSpin は外付けサイクロン前分離器を組み合わせた高粉じん対応の構成です。

バリアント

• NLG Pico：低粉じん負荷用途向けの単段式エアクリーナー。
• NLG Piclon：中粉じん負荷用途向けの接線式前分離を持つ二段式エアクリーナー。
• NLG Pico with DualSpin：高粉じん負荷用途向けの外付けサイクロン前分離器を組み合わせた複合型（単段要素）エアクリーナー。

技術的特徴

• 動作形式：単段（NLG Pico）/ 二段（NLG Piclon）/ 外部前分離器付き組合せ（NLG Pico with DualSpin）。
• 適用分野：軽度〜高負荷の粉じん環境—商用車、コンプレッサ、船舶用エンジン、建設・農業機械など。
• 風量範囲：10–45 m³/min（NLG Pico）、10–40 m³/min（NLG Piclon）、18–50 m³/min（NLG Pico with DualSpin）。
• 前分離器：なし（Pico）/ 接線式（Piclon）/ サイクロン（DualSpin）。
• ダストバルブ使用時の前分離効率：- / 75 % / 80 %（Pico / Piclon / DualSpinに応じて）。
• スクラビング（5 %）使用時の前分離効率：- / >80 % / >84 %。
• 最終分離効率：>99.99 %（Pico、Piclon）/ >99.97 %（Pico with DualSpin）。
• ダスト排出：ダスト排出弁（Piclon、DualSpin）はオプション、スクラビングもオプション。
• 取付：縦置き・横置きどちらも可能。ダスト排出弁の位置に依存。
• サービスコンセプト：前面サービス、標準固定具。標準ワイヤークランプで工具不要の要素交換。
• 浸水対策：オプション。

製品の利点

• ハウジング：ガラス繊維強化プラスチックで耐腐食性を確保し、過酷環境での長寿命を実現。
• フィルター要素：金属を含まず完全に焼却可能で、環境に配慮した廃棄が可能。
• 可変インレット位置とモジュラー設計により、各種機器への適合が容易。
• 車両や機械への初期取付けを迅速に行える埋込みねじインサートを装備。
• 標準固定具により、特殊工具を必要としない素早いフィルター要素交換が可能。

詳細
高い柔軟性を実現するモジュラーシステム
NLG のモジュラー設計は4種類の直径をそれぞれ3種類の筐体長さと組み合わせ、12通りの基本バリアントを生成します。標準用途には短い筐体と短い要素、粉じん負荷が増す場合は長い筐体と要素を使用することでメンテナンス間隔を延長できます。標準ダクト接続と簡易ブラケット取付により、レトロフィットや交換が容易です。

過酷環境に最適
DualSpin 前分離器オプションは高粉じん環境や収穫作業に最適です。前分離効率は84％超で、接線式 Piclon と比較して圧力損失が低く抑えられます。耐静電性プラスチック製の前分離器筐体と十分な流路断面は閉塞を抑制し、有機粒子の分離に適しています。ガイドベーン挿入物により 18〜50 m³/min の風量範囲をカバーします。

技術仕様

• 動作形式：単段 / 二段 / 外部前分離器付き組合せ。
• 適用分野：軽度〜高負荷の粉じん環境（商用車、コンプレッサ、船舶用エンジン、建設・農業機械）。
• 風量範囲：10–45 m³/min（Pico）、10–40 m³/min（Piclon）、18–50 m³/min（Pico with DualSpin）。
• 前分離器オプション：なし / 接線式 / サイクロン。
• ダストバルブ使用時の前分離効率：75 %（Piclon）、80 %（DualSpin）。
• スクラビング（5 %）使用時の前分離効率：>80 %（Piclon）、>84 %（DualSpin）。
• 最終分離効率：>99.99 %（Pico、Piclon）、>99.97 %（Pico with DualSpin）。
• ダスト排出：オプションの排出弁とスクラビング（Piclon、DualSpin）。
• 取付：縦置き・横置き（排出弁位置に依存）。
• サービスコンセプト：前面サービス、標準固定具、工具不要の要素交換。
• 保護：浸水対策オプション。
• 筐体材料：ガラス繊維強化プラスチック；前分離器筐体は耐静電性プラスチック。
