チャンバー炉

プレス式電動真空

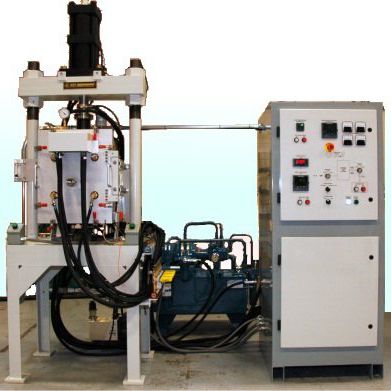

当社の15トン（133 KN）ホットプレス炉は、チャンバーとホットゾーンのサイズが大きく、大きなフレームに収納されています。このフレームは、当社の5トンおよび10トン熱間プレス炉と比較して、より大きな力とより大きな試料に対応できます。温度と材料の仕様はHP 5-10トンモデルと同様です：プレスロッドを取り付けた状態で最高 2300°C、バッチ構成では 2600°C。 直径 4 インチ x 高さ 8 インチ (101 mm x 203 mm) のホットゾーンに加え、直径 8 インチ x 高さ 10 インチ (203 mm x 254 mm) の大型ホットゾーンも利用可能です。プレスロッドのストロークは4″（102 mm）で、0.001″（0.02 mm）単位で制御できます。ロードトレイン付きポスト・プラテンプレスフレームは、15トンを超える力に耐えるように設計・製造されており、0.01%以内の精度で制御されます。 一般仕様 ホットゾーンサイズ：直径4インチ x 高さ8インチ（102 mm x 203 mm） または直径8インチ x 高さ10インチ (203 mm x 254 mm) ゾーン全体の温度勾配 +/- 10°C 15トン（133.4 kN）のロードフレームと油圧プレスシステム 0.001インチ（0.02mm）刻みで4インチ（101mm）移動可能 0.02%の精度でプレスコントロール 金属ベローズが可動プレスロッドに真空シールを形成 チャンバーとホットゾーン チャンバーは前面から装填され、直径4インチ×高さ8インチ（102 mm×203 mm）または直径8インチ×高さ10インチ（203 mm×254 mm）のホットゾーンが±10℃の温度勾配で配置されています。発熱体は1/2-1/2分割式で、ダイ本体をゾーンに直接挿入できます。炉室は二重壁のステンレス鋼を溶接して製作され、クリーンな仕上げと良好な真空度のために電気研磨が施されています。
