電源抵抗器 MAL

巻アキシャルリード小箱入り

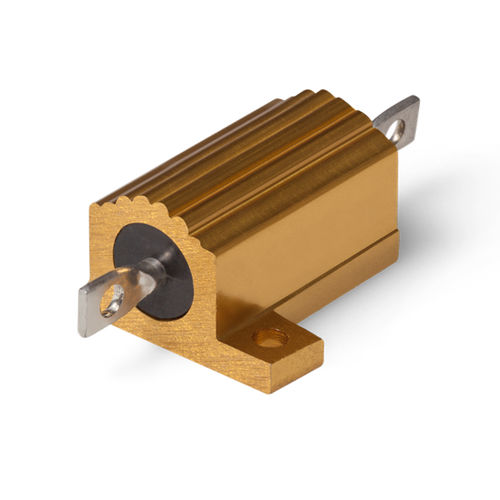

アルミニウム筐体入り巻線型電力抵抗器（連続高電力用） MALシリーズ電力抵抗器は、連続高電力と広い抵抗範囲が求められる用途向けに設計されています。 この巻線抵抗器はセラミック基板上に形成され、堅牢なアルミニウム製ハウジングに組み込まれており、機械的な保護と高い耐久性を提供します。タイプに応じて、5 W、10 W、25 W、50 Wの段階的な定格電力が用意されており、さまざまな電力要件に合わせて適切な抵抗器を選択できます。 0.01 Ω～250 kΩの抵抗範囲と、±0.01%～±10%の抵抗許容差により、低抵抗のシャント抵抗や負荷抵抗から、kΩ台の高精度抵抗に至るまで、非常に幅広い用途に対応します。 ±20 ppm/°Cという標準的な温度係数により、温度ドリフトが低く抑えられており、電流測定、基準分岐、または安定した負荷条件において有益です。動作温度範囲は−55 °C～+275 °Cであり、パワーエレクトロニクス、コンバータ、駆動電子機器など、熱的に過酷な環境での使用が可能です。 オプションの低インダクタンス巻線により、寄生インダクタンスが低減され、高速スイッチング電源段や、より高い帯域幅を必要とする測定経路での使用が可能になります。もう一つのオプションは4線式（ケルビン）接続で、これにより、リード線や配線抵抗の影響を受けることなく、抵抗器上で直接、電流および電圧を正確に測定することができます。 このため、MALシリーズは、電流測定用のシャント抵抗、制動・負荷抵抗、あるいは電源、コンバータ、モーター駆動装置における高精度電力抵抗として特に適しています。
