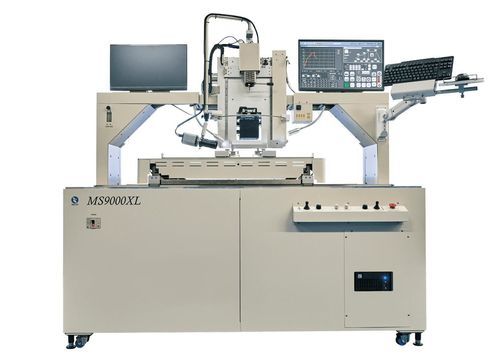

熱風修理ステーション MS9000XL

自動プリント基板用

製品概要
大型・多層・重量基板に対応するリワーク装置。部品の取り外し、クリーニング、再搭載を統合した次世代リワーク技術を搭載。

主なポイント

• 大型、多層、重量基板に対応
• 部品取り外しと温度プロファイル取得を同時に実行
• ビジュアルムーブによる最高精度の位置合わせ（特許取得）
• 非接触式クリーニングシステム（オプション）
• 上下ヒーター構成の高効率加熱システム（オプション対応）
• 専用治具による高精度再搭載
• チップユニット、外部カメラなどの拡張機能
• 検査機器や各種設備との自動連携対応

機能詳細

• 大型・多層・重量基板対応
  - 対応基板寸法：X 最大650mm、Y 最大700mm、最小50mm（※5～40mmはオプション）
  - 標準対応重量：最大10kg
  - 対応部品サイズ：0402～150×140mm
  - 対応厚み：約10mmまで（クランプ変更で約20mmまで対応可）
  - サーバーや基地局向け大型基板にも最適
• 部品取り外し＆温度プロファイル同時実行
  - 自動温度追尾システム ITTSⅡ（自社開発）を採用し、取り外しとプロファイル取得を同時に実施
  - スキルレスで約15分で完了可能
• 最高精度の位置合わせ
  - 自動位置合わせシステム ビジュアルムーブ（特許取得）を採用
  - 繰り返し搭載精度：±25μm
  - 位置合わせ手順：基板映像と部品映像を合成して対角ポイントを確認し、各対角ポイントをクリックして完了（ビジュアルループ方式）
• クリーニングシステム（オプション）
  - 非接触方式のクリーニングユニットを使用可能
  - 吸引ノズルと基板のZ軸クリアランスを自動補正
  - 対象エリアと経路を設定して自動クリーニングを実行
• 加熱システム
  - 上部：熱風式カートリッジヒーター 約1.04kW（1040W）※中赤外線IRヒーターユニットへ交換可能（オプション）
  - 下部：遠赤外線IRヒーター 約8.0kW（範囲640×700mm）※局所加熱プレート（オプション）対応
  - エアー流量はフローメータで手動調整可能
• 再搭載（はんだ付け）
  - 専用治具（サンドディップツール）による高精度再搭載を実現
  - バンプ印刷方式および転写方式の両方に対応
• 拡張機能
  - チップユニット（チップ部品リワーク用、オプション）
  - 外部カメラ（5.0Mpx、高解像度、電動ズーム、キャプチャ/録画機能、オプション）
• 各種設備連携
  - 目視検査支援機、AOI等との自動連結システムに対応（連携実績あり）

仕様 / 技術仕様

• 基板：寸法（X：長さ） 最大650mm、最小50mm（※5～40mmはオプション対応）
  寸法（Y：幅） 最大700mm、最小50mm（※5～40mmはオプション対応）
  寸法（Z：厚み） 標準で約10mmまで（オプションにより約20mmまで対応）
  基板上側有効寸法：65mm
  基板下側有効寸法：最大50mm（50～20mm指定固定可能）
• デバイス：寸法（XY） 最大150mm × 140mm（ビジュアルループ位置合わせ対応）
  ※チップユニットにより0402～0603対応（オプション）
• ヒーター：上部 熱風式カートリッジヒーター 約1.04kW（1040W）
  下部 局所加熱は局所加熱プレート（オプション）対応
  エリアヒーター 遠赤外線ヒーター 約8.0kW（範囲640×700mm）
  エアー流量制御：フローメータにて手動調整
  熱電対本数：ユーザー使用可能6本
• 部品実装：繰り返し搭載精度 ±25μm
  クリームはんだ印刷方法：サンドディップ、マスクバンプ印刷と転写方式（凹250μ + 150μ）
• XYテーブル：基板固定方式 Yレールクランプ（異形基板用: 基板クランプ6個・高強度基板クランプ10mm 6個）
  基板バックアップ方式：バックアップピン2種類（大6本/小6本）
• カメラ：5.0Mpx 電動ズーム プリズム分光式
  画像分割機能：ビジュアルループ自動位置合わせ（セミオート）
• モニター / ソフト：24インチLCD（操作用）
  専用ソフトウェア（Windows 10 OS）
  ユーザーデータ保存：基板・パッケージ組み合わせごとに全数保存可能（SSD容量128GB以上）
  位置合わせセミオート：指定パターンマッチング XYZθ の自動位置合わせ機能
• 機械サイズ・重量・電源：寸法 幅約1,850mm × 奥行き約970mm × 高さ約1,750mm
  重量 約230kg
  電源 三相 AC200V～230V 50/60Hz（最大10kW 60A）
• エアー源：ドライエアー 0.5～0.8 MPa（※2.1kW以上推奨、220l/min）
• 備考：仕様・外観は改良のため予告なく変更される場合があります。
