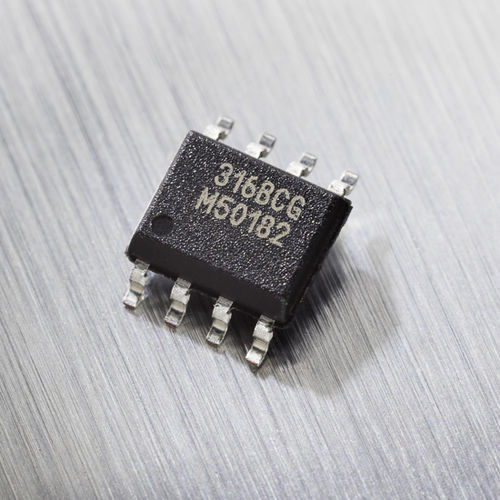

角度調整可能位置センサ MLX90316

ロータリー非機械的結合磁気

MLX90316 は、Triaxis® ロータリーポジションセンサ IC で、デバイス表面上で回転する小型ダイポールマグネット（シャフト端マグネット）の角度位置を提供します。 主な特長 絶対回転位置センサーIC シンプルで堅牢な磁気設計 Triaxis®ホールテクノロジー 製品概要 MLX90316 は、Triaxis® 回転位置センサ IC で、デバイス表面上で回転する小型ダイポール磁石（シャフト端磁石）の角度位置を検出します。デバイス表面のIMCにより、モノリシックデバイスは非接触で印加磁束密度の水平成分を検知します。 このユニークな検知原理を回転位置センサーに応用することで、機械的（エアギャップ、軸外）公差に対する角度位置の優れたロバスト性を実現しています。この水平成分の回転は広い範囲（最大360°）で感知され、オンチップDSPで処理され、最終的にレシオメトリック・アナログ出力、パルス幅変調（PWM）信号、または3ピンSPI（シリアル・インターフェース）チャンネルからアクセス可能な14ビット・データとして、磁石の絶対角度位置を報告します。 出力伝達特性は完全にプログラム可能で（オフセット、ゲイン、クランピングレベル、直線性、熱ドリフト、フィルタリング、レンジなど）、エンドオブラインキャリブレーションによって特定の要件に適合させることができます。MelexisのプログラミングユニットPTC-04は、コネクター端子（Vdd-Vss-Out）を通じてのみデバイスと通信し、キャリブレーションを行います。
