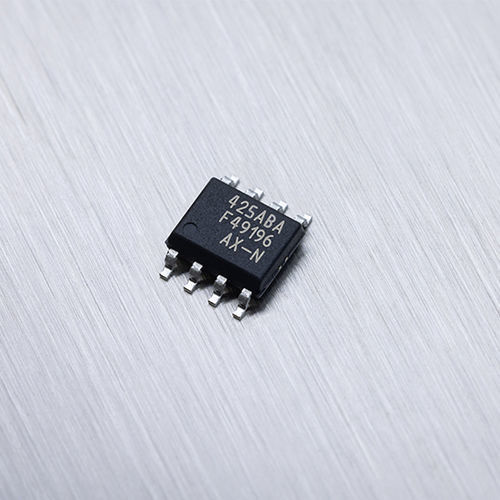

ロータリー位置センサ MLX90425

非接触式磁気パルス幅変調

MLX90425は、要求が厳しくもコスト重視の車載アプリケーションに適した磁気位置センサです。最大5mTの浮遊磁界耐性があり、アナログまたはPWM出力で磁石の360°回転運動をサポートします。 主な特長 対応出力モード：アナログ（レシオメトリック）またはPWM（パルス幅変調） ISO 26262 ASIL B SEooC (コンテキスト外の安全要素) プログラム可能な測定範囲 製品概要 MLX90425 は、パワートレイン・アクチュエータ、ペダル位置決め、フューエルレベルゲージ、トランスミッションシステムなど、コスト重視の自動車アプリケーション用に設計された磁気式位置センサですが、産業用途にも適しています。MLX9042xデバイスは、機能安全、絶対最大定格（AMR）、電磁適合性（EMC）特性の面で優れた性能を備えています。また、160 °Cまでの動作温度をサポートしています。 MLX90425は、旧世代のTriaxis®位置センサICとピン互換性があります。 MLX90425 は、モノリシック磁気位置センサ IC です。Triaxis®ホール磁気フロントエンド、アナログ／デジタル信号コンディショナー、高度な信号処理用DSP、プログラマブル出力段ドライバで構成されています。 MLX90425は、Z軸の差動磁界に敏感です。これにより、正しい磁気回路を備えたMLX90425は、センサの上方または下方にある回転軸上の磁石の絶対位置（例えば、0～360度の回転位置）をデコードすることができます。これにより、車載および産業用アプリケーションで頻繁に必要とされる非接触位置センサの設計が可能になります。
