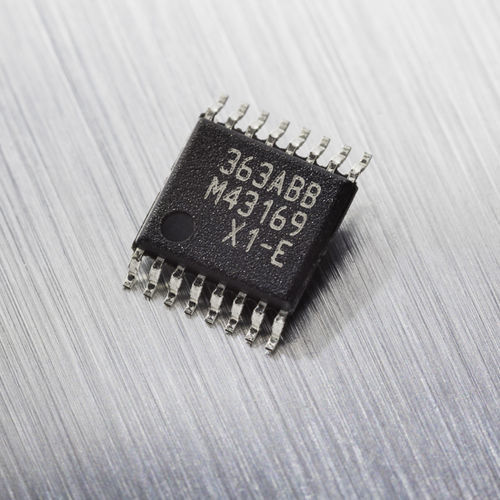

リニア位置センサ MLX90363

角度調整可能ロータリー非機械的結合

MLX90363 は、Triaxis® ホール技術を採用したモノリシック磁気センサ IC です。 主な特長 Triaxis®磁力計（Bx、By、Bz） ロバストな位置検出のためのオンチップ信号処理 高速シリアルインターフェース（SPI互換 - 全二重） 製品概要 MLX90363 は、Triaxis® 位置センサー IC の Gen II½ です。このモノリシックデバイスは、表面の IMC により、印加された磁束密度の 3 つの空間成分（Bx、By、Bz）を非接触で検出します。このユニークなセンシング原理を位置センサーに応用することで、機械的（エアギャップ、軸外）公差に対する位置信号の優れたロバスト性を実現しています。 この水平成分の回転は広い範囲（最大360°）で感知され、オンチップDSPによって処理され、最終的にシャフト端磁石の絶対角度位置を報告します。 また、水平成分と垂直成分を個別に測定することで、MLX90363は、リニアストローク（変位）位置センサー、シャフト貫通型マグネットを使用した絶対回転位置センサー、さらに3D「ジョイスティック」アプリケーションにも対応できます。 MLX90363 は、市販のマイクロコントローラ（ホスト）と組み合わせるように設計されており、SPI 出力通信に依存しています。MLX90363 を使用することで、アプリケーション開発の柔軟性を最大限に高めることができます。位置検出アプリケーションの範囲は無限であり、設計者の想像力によってのみ制約されます。3D、回転、リニア、または混合モードの実装も、お客様のマイクロコントローラの組み込みソフトウェアで実現できます。
