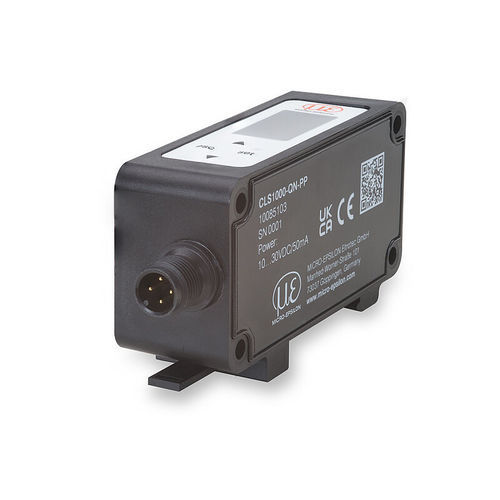

ライト光学センサー optoCONTROL CLS1000

過酷な環境用アナログ出力光ファイバー

概要
optoCONTROL CLS1000は光ファイバセンサ用途向けの産業用コントローラで、スイッチング出力、無電位出力、電圧出力、電流出力をカバーする複数のバリエーションを提供します。各モデルはNPN、PNP、プッシュプル出力に対応し、トリガー付き/無しの仕様があります。

利用可能なバージョン

• CLS1000-QN：断線時の安全動作を実現する反相（Q / QN）スイッチング出力。
• CLS1000-2Q：独立して調整可能な2つのスイッチング出力（個別しきい値）。
• CLS1000-OC：出力回路とガルバニック分離を実現するオプトカプラ（無電位）出力。
• CLS1000-AU：アナログ電圧出力（0 … 10 V、自由にスケーリング可能）＋追加のスイッチング出力。
• CLS1000-AI：アナログ電流出力（0 … 20 mA または 4 … 20 mA、スケーリング可能）＋追加のスイッチング出力。

動作と設定
立ち上げは本体で直接、または外部のティーチインにより行えます。2つの4桁デジタル表示がプログラム手順、状態、設定値/実測値を表示し、迅速な設定と診断を可能にします。

主な機能とモード

• 複数のティーチインモード：QN/2Q/OCは最大7モード、AU/AIは最大9モードで、反射/透過モードで非常に細かい構造の検出が可能です。
• 切替可能な出力タイプ：NPN、PNP、プッシュプルを用途に応じて選択可能。
• トリガーオプション：トリガー付き/無しの仕様があり、複数のトリガータイプをサポート。

アナログ出力に関する注意

• AU：0 … 10 Vの電圧出力は自由にスケーリング可能で、輝度（強度）出力として動作し簡易な信号処理に適します。
• AI：0 … 20 mAまたは4 … 20 mAの電流出力はスケーリング可能で輝度出力として動作し、追加のスイッチング出力を備えます。

安全性とアイソレーション

• CLS1000-QN：反相出力により断線安全性を確保。
• CLS1000-OC：オプトカプラ出力により無電位スイッチングとガルバニック絶縁を提供。

ダウンロードおよびセットアップ
モデル別のデータシート、セットアップガイドおよび製品ドキュメントがダウンロード可能で、選定と設置をサポートします。

技術仕様

• 製品シリーズ：optoCONTROL CLS1000
• バリエーション：CLS1000-QN、CLS1000-2Q、CLS1000-OC、CLS1000-AU、CLS1000-AI
• 出力構成：NPN、PNP、プッシュプル切替可能
• スイッチング出力：QN = 反相出力（Q/QN）；2Q = 2独立出力；OC = オプトカプラ（無電位）
• アナログ出力：AU = 0 … 10 V；AI = 0 … 20 mA または 4 … 20 mA
• ティーチインモード：最大7（QN/2Q/OC）、最大9（AU/AI）
• 表示/操作：プログラミング、状態、値表示用の2つの4桁デジタル表示
• 用途例：反射/透過モードでの精密検出、産業用光ファイバセンサ制御
