湾曲テストキット CrankSense

位置たわみ変形用

概要
Motionics のワイヤレスクランクシャフト撓み試験キットは、Motionics の Bluetooth クランクシャフトゲージを使用してクランクシャフトブラケットの撓み測定を無線で行います。iPad または Windows PC を使用して、ユーザーは撓みデータをワイヤレスで簡単かつ誤りなく記録できます。内蔵の回転角測定により、クランクシャフトブラケットにテストポイントをマーキングする必要はありません。Crankshaft Test アプリはクランクシャフト角を表示し、テスト位置に回転すると通知します。Windows ソフトウェアでは、設定したテストポイントで自動的に撓み測定を行うことができます。各テスト終了時に PDF テストレポートを生成して保存できます。

ソフトウェア
iPad アプリ：Crankshaft Deflection Test Wireless (iOS/iPad)。
Windows アプリ：Crankshaft Deflection Test Wireless for Windows（適切な Bluetooth ドングルで Windows PC へのデータストリーミングに対応）。

アプリ機能

• ワイヤレスでのデータ記録
• 回転角インジケーター
• 表形式で整理された測定結果
• 自動テストポイント通知
• 垂直/水平撓みの自動計算
• エンドプレイ試験を含む
• テストレポート生成
• テスター署名
• ローカルレポート管理
• レポートのメール送信およびワイヤレス印刷

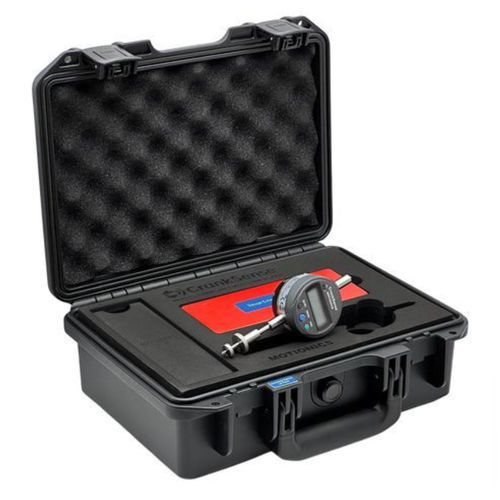

同梱品

• Motionics ワイヤレスクランクシャフトゲージ ×1
• 調整可能プローブ ×1
• 延長ロッドセット（1/2 in.～6 in.、各1 本） ×1
• 60° パンチ ×1
• 保護キャリングケース ×1
• USB 充電ケーブル ×1
• USB 電源アダプター ×1
• iPad 用 Crankshaft Deflection Test アプリ ×1
• ユーザーマニュアル ×1
• iPad Mini 5（保護ケース付、オプション）
• 延長保証（オプション）

仕様
ワイヤレスクランクシャフト撓み試験キット
分解能 — 0.0001″ / 0.001 mm
測定範囲 — 0.4″ / 10 mm
接続性 — Bluetooth 4.0
精度 — 0.00012″
ワイヤレスデータ伝送速度 — 10 Hz
ワイヤレス伝送範囲 — 屋内最大 66 ft / 20 m、屋外最大 100 ft / 30 m
クランクシャフトブラケット間隔範囲 — 6.29～28.34″ / 160～720 mm（短い範囲 5.7″ / 145 mm はオプション）
動作温度 — 32～122 °F
バッテリー — 400 mAh 充電式
バッテリー使用時間 — 約 30 時間
充電 — 5 VDC USB
特徴 — 1° 分解能の回転角測定を内蔵

技術仕様 / 特性

• 分解能：0.0001″ / 0.001 mm
• 測定範囲：0.4″ / 10 mm
• 接続性：Bluetooth 4.0
• 精度：0.00012″
• データレート：10 Hz
• 伝送範囲：屋内最大 66 ft / 20 m、屋外最大 100 ft / 30 m
• クランクシャフトブラケット間隔範囲：6.29–28.34″ / 160–720 mm（オプションで短縮 5.7″ / 145 mm）
• 動作温度：32–122 °F
• バッテリー：400 mAh 充電式（約 30 時間）
• 充電：5 VDC USB
• 特殊機能：回転角測定内蔵（1° 分解能）
