圧力テストキット PileSense™

圧縮位置たわみ

製品概要
PileSense™ の静的杭載荷試験キットは、Bluetooth ダイヤル指示計（BlueDials）と Bluetooth 圧力センサー（BluePSI）またはワイヤレス荷重計を組み合わせて、荷重条件下での杭の変位を計測します。複数の BlueDial（iPad では最大6台、Windows PC ではさらに多く）を杭に取り付け、荷重の適用および解除時の動きを記録します。圧力センサーは油圧ポンプに取り付け可能で、またはワイヤレスフォースゲージを使用できます。すべてのワイヤレス計測機器は、iPad アプリまたは Windows 用 MultiGage ソフトウェアへリアルタイムで同期データをストリーミングします。

主な機能

• 杭変位と印加荷重の同時ワイヤレス計測
• 複数種類のゲージからのリアルタイム同期読み取り
• クロスプラットフォーム対応：専用 iPad アプリと Windows 用 MultiGage
• オプションのクラウド接続により遠隔監視、アラート、履歴管理が可能

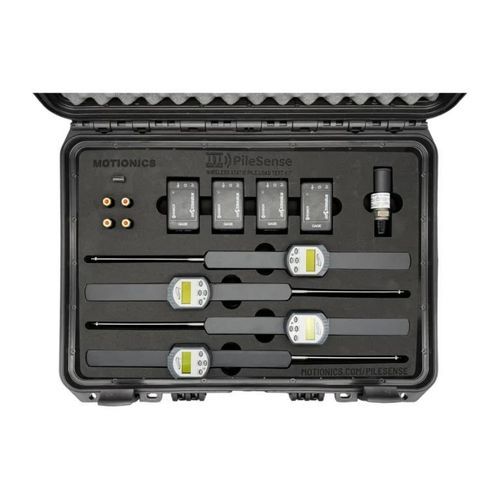

同梱品

• Bluetooth ダイヤル指示計（BlueDial）– 最大6台
• Bluetooth 圧力センサー（BluePSI）
• USB 充電ケーブルおよび USB 電源アダプタ
• 保護キャリングケース
• iPad 用 Pile Load Test アプリ（提供）
• オプション：保護ケース付き iPad Mini 5
• オプション：延長保証

ソフトウェア

• iOS：ワイヤレスダイヤル指示計と荷重ゲージのペアリング、試験記録、カスタム試験テンプレートの利用が可能な Pile Load Test アプリ
• Windows：MultiGage Windows ソフトウェアと USB Bluetooth ドングルにより、複数デバイスの読み取りを任意の Windows PC（Win7 以降）にストリーミング可能
• MultiGage Cloud：Bluetooth センサーをインターネットに接続し、遠隔リアルタイム監視、履歴、ダッシュボード、アラート、解析を提供する IoT プラットフォーム

用途と利点

• 現場での有線接続を排除することで効率と安全性を向上させる、杭載荷試験のワイヤレスソリューション
• 複数の変位および荷重センサーからの同時記録により、試験の完全な文書化が可能
• クロスプラットフォームおよびクラウド対応のワークフローにより、チームはローカルまたは遠隔でライブデータを参照し、試験レポートを作成できる

技術仕様

• Bluetooth ダイヤル指示計（BlueDial）：測定範囲：2" / 50 mm；分解能：0.0005" / 0.01 mm；Bluetooth Low Energy；データ間隔：0.1 s；伝送距離：屋内最大66 ft / 20 m、屋外最大100 ft / 30 m；動作温度：32～122 °F；表示用電池：CR2032；送信機バッテリ：400 mAh 充電式。
• Bluetooth 圧力センサー（BluePSI）：測定範囲：0–5000 psi（他のレンジあり）；精度：±0.25% FS；Bluetooth 4.0；データ間隔：5 s（設定可能）；伝送距離：最大66 ft / 20 m；動作温度：-4～185 °F；電池：CR2050；圧力ポート：1/4-18 NPT（オプションあり）。
• Bluetooth 荷重計：容量はモデルにより異なる（例：ダイナモメータ 6.5 te / 14,300 lb；圧縮ゲージ 5–1,000 te；引張ゲージ 1000 kg–500 te）；分解能・精度はモデル依存（例：ダイナモメータ分解能 0.001 te / 2 lb；精度 ±0.2% FS（ダイナモメータ）、±0.1% FS（圧縮/引張））；ワイヤレス更新率：10 Hz；伝送距離：100 m / 328 ft；動作温度：-10～50 °C；防水等級：IP67；電源：単3×4；バッテリ寿命：約500 時間。
• システム機能：複数の BlueDial をサポート（iPad 上は最大6、PC 上はさらに多く）、ゲージ種類間での同期読み取り、Pile Load Test アプリ内のカスタム試験テンプレート、リモートアクセス用オプションのクラウドゲートウェイ、センサー切断や低バッテリのアラート、MultiGage Cloud におけるカスタマイズ可能なダッシュボードと解析機能。
