機械監視用振動計 SWK1

機械状態監視用予知保全用ポータブル

概要
Motionics の ShakerWatch は、iPad をベースとしたワイヤレス振動測定・解析ツールで、振動スクリーンやシェールシェーカー向けに設計されています。磁気ベース付きの三軸加速度計を使い、測定点に取付けて三方向の動きを計測します。Bluetooth Low Energy によるワイヤレス接続により配線やコネクタを不要にし、安全性、操作性、耐久性を向上させます。

主な機能
ShakerWatch は自動計算による回転数（RPM）、G 値、ストローク、角度を含む X-Y オービット試験を実行します。バンプテスト、側方変位測定、支持構造の振動試験にも対応し、シェーカーの性能と状態を評価できます。

製品概要とデモ
製品概要およびデモ動画では、典型的な試験手順とワークフロー（オービット試験、バッテリ交換手順など）を紹介しています。これらは技術者が検査を標準化し、結果を効率的に解釈するのに役立ちます。

ソフトウェア

• ShakerWatch iPad アプリ（ワイヤレス三軸加速度計に接続）
• 振動信号のワイヤレス伝送（BLE）
• センサの傾き角自動補正機能
• RPM、G、ストローク、角度を自動計算するオービットテスト
• インタラクティブな時系列波形、FFT スペクトル、X-Y オービットプロット（G Motion Plot）
• 視認性の高い色分けによる側方変位テスト
• 主要周波数の自動検出によるバンプテスト
• テスト写真やノートを記録に添付可能
• PDF テストレポートの自動生成
• ローカルデータベースとテスト記録管理
• テストデータの Excel / PDF エクスポート

付属品

• ShakerWatch ワイヤレス加速度計
• CR2477 ボタン電池 ×2
• ユーザーガイド

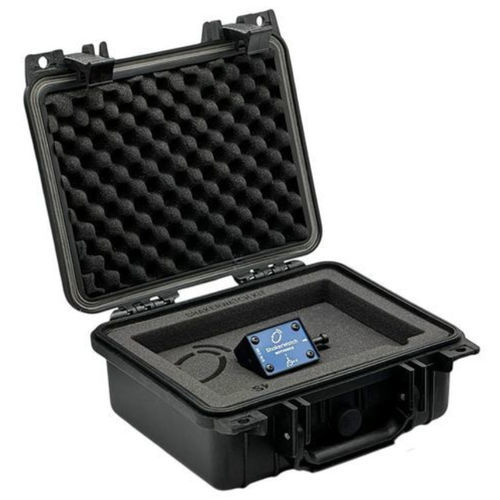

• ShakerWatch 保護ケース
• ShakerWatch iPad アプリケーション
• オプション：保護ケース付き iPad
• オプション：3 年延長保証

技術仕様
ShakerWatch — 仕様
加速度計タイプ：三軸
測定範囲：±40g
共振周波数：≈5500 Hz
サンプリングレート：500–4000 Hz（調整可能）
データブロックサイズ：256–4096 サンプル（調整可能）
接続性：Bluetooth Low Energy（BLE）
データ伝送距離：98 ft（30 m）
重量：172 g（0.380 lb）
寸法：81 × 52 × 40 mm（3.2" × 2.0" × 1.6"）
動作温度：-20 ～ 60 °C（-4 ～ 140 °F）
保護等級：IP66
磁気ベース：丸型、35 lb（15.88 kg）引張力
電池：リチウム CR2477 3V（交換可能）
電池寿命：約500 時間
ソフトウェア互換性：iPadOS

技術的特徴

• 加速度計：三軸
• 測定範囲：±40g
• サンプリングレート：500–4000 Hz（調整可能）
• データブロックサイズ：256–4096 サンプル（調整可能）
• 接続性：Bluetooth Low Energy（BLE）
• 伝送距離：98 ft（30 m）
• 防水・防塵等級：IP66
• 電池タイプ：CR2477（交換可能）、稼働時間 約500 h
• 重量：172 g; 寸法：81 × 52 × 40 mm
• ソフトウェア：ShakerWatch iPad アプリ（iPadOS）
