圧力テストキット WRK783

手動コンピュータ制御コンピュータ化された

概要

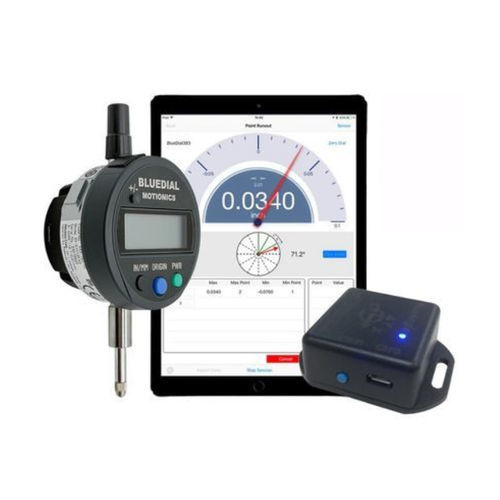

MotionicsのWireless Rotor Runout Kitは、Bluetoothダイヤル指示計（BlueDial）、Bluetooth角度センサ（BlueAngle）、およびiPad用Runoutアプリで構成されています。BlueAngleは磁気ベースでロータの端面または周辺に取り付けられ、回転角を連続測定し、BlueDialは回転面の端での半径方向変位を測定します。両センサはiPadへ無線でデータを送信し、Runoutアプリは変位と角度の読みを同期してロータの輪郭を再現し、ランアウト解析やバランス調整に利用します。

機能
Runoutアプリは収集データを、BlueDialの読み取り用に設定可能なプローブメータ（目盛り数選択、表示範囲/解像度調整）で可視化します。アナログ風の針が変位を示し、BlueAngleは角位置を示す回転矢印で表示されます。システムは最大9台の変位センサを同時接続でき、複数面の同時試験が可能です。試験後は試験データのエクスポートやPDF試験報告書の生成・保存が可能で、ローカルレコードマネージャーにより過去の試験データや報告書を呼び出せます。

アプリ機能

• 変位と回転角の同時無線測定
• マルチセンサ接続（最大9面の同時試験）
• 水平・垂直ロータの両方に適用
• ロータ周囲の試験点数をユーザー定義可能
• 信号強度、バッテリ残量、表示名の編集が可能なセンサステータスページ
• 範囲/解像度調整可能なプローブメータと回転針
• デカルト（角度-読み）プロットと極座標プロット
• 移動平均によるデータ平滑化
• 各種データエクスポートとPDF試験報告書生成
• 過去のデータ・報告書を呼び出すローカルレコードマネージャー

キット内容

• BlueDial x1
• BlueAngle x1
• USB充電ケーブル x2
• USB電源アダプタ（米国注文のみ） x2
• 保護キャリングケース x1
• iPad用Runoutアプリ x1
• ユーザーマニュアル x1
• iPad（保護ケース付、オプション）
• 延長保証（オプション）

注意
注意：キットにはダイヤルが1個付属します。必要に応じてダイヤルを追加するカスタマイズが可能です。

特長 / 技術仕様

• BlueDialモデル: BD10-783 および BD10-793
• BlueDial測定範囲: 0.5" / 12.7 mm
• BlueDial分解能: BD10-783 = 0.0005" / 0.01 mm; BD10-793 = 0.0001" / 0.001 mm
• BlueDial精度: BD10-783 = 0.0008"; BD10-793 = 0.00012"
• BlueDial無線データレート: 10 Hz
• BlueDial無線伝送距離: 屋内65 ft / 20 m、屋外100 ft / 30 m
• BlueDial動作温度: 32〜122 °F
• BlueDialバッテリー: 400 mAh 充電式
• BlueDial連続稼働時間: 60 hrs
• BlueAngle測定範囲: 360°
• BlueAngle分解能: 0.1°
• BlueAngle無線データレート: 50 Hz
• BlueAngle無線伝送距離: 最大65 ft / 20 m
• BlueAngle寸法: 1.58 x 1.58 x 0.79"
• BlueAngle動作温度: 32〜122 °F
• BlueAngleバッテリー: 150 mAh 充電式
• BlueAngle連続稼働時間: 10 hrs
