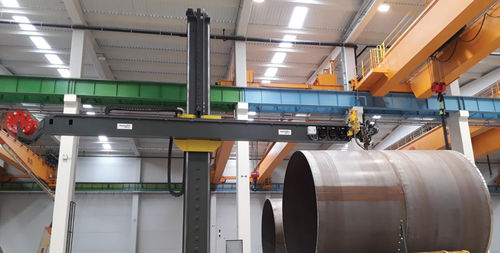

溶接コラム CB series

MIG/MAGまたはSAWによる円筒形構造物の回転および／または長手方向の溶接。 一般特性 概要 ウエルディングコラム＆ブームマシンは、MIG/MAGまたはSAW溶接を目的としており、車両（オプション）、コラム、アーム、溶接ヘッドの4つの要素で構成されています。車は構造体を支え、X軸に沿ってレール上を移動します。 コラムに支えられたアームは、溶接ヘッドを搭載し、リニアガイドを介して垂直方向（Z軸）と水平方向（Y軸）に移動し、正しい溶接位置に調整することができます。溶接ヘッドはお客様のニーズに合わせて構成されています。 コラムは180°回転します。溶接ヘッドは、お客様のニーズに合わせて構成され、3本のSAWトーチを搭載し、高精度のジョイントトラッキング自動化システムを装備しています。システムのドライブは、ACエンジンで保証されています。 使いやすく、溶接速度も速いため、製造コストの削減にもつながります。 テクニカルデータ この情報は、標準モデルに固有のものです。特別なモデルの情報については、お問い合わせください モデル CB3030 CB4040 CB5050 CB6060 アームのストローク (Y) [mm] 3000 4000 5000 6000 コラムのストローク (X) [mm] 3000 4000 5000 6000 最大高さ [mm] 5000 6630 7630 9200 アームの長さ [mm] 4300 5300 6300 7890 車のストローク(X) [mm] 3000 3000 3000 3000
