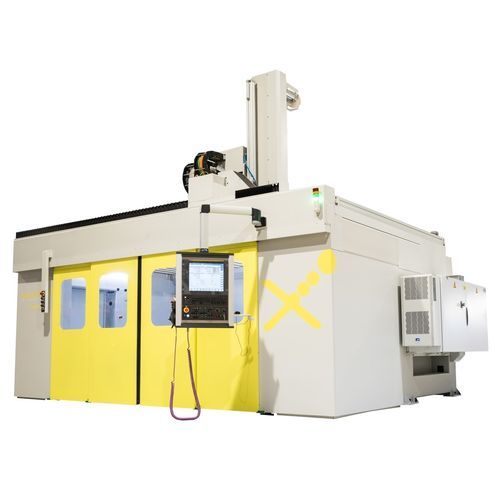

5軸マシニングセンタ T series旋回スピンドル門移動型非鉄金属用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 旋回スピンドル
- タイプ
- 門移動型
- 加工材料
- 非鉄金属用, 複合素材用, 木材用, プラスチック用, セラミック用
- スピンドル
- HSK A-63, HSK F63
- ツールステーション数
- 24ツールステーション, 32ツール, 16ツール, 8ツール
- 応用
- 自動車産業用, 航空産業用, プラスチック産業用
- その他の特徴
- フライス加工, 高生産性, 精密, 可変速度, 剛性, モジュール式, 面取り, 双ステーション, CE, 内蔵型パレット交換装置付き, チルトヘッド, 多軸, 超音波, シングルヘッド, フォーマット手段
- X軸移動距離
3,600 mm, 4,800 mm, 6,000 mm
(142 in, 189 in, 236 in)- Y軸移動距離
1,800 mm, 2,600 mm
(71 in, 102 in)- Z軸移動距離
1,200 mm, 1,400 mm
(47 in, 55 in)- 回転速度
24,000 rpm
(150,796 rad.min-1)最大: 24,000 rpm
(150,796 rad.min-1)最少: 18,000 rpm
(113,097 rad.min-1)- 出力
10 kW, 15 kW
(13.6 hp, 20.39 hp)最大: 15 kW
(20.39 hp)最少: 10 kW
(13.6 hp)- 加工部品の最大高さ
最大: 1,200 mm
(47 in)最少: 1 mm
(0 in)- テーブル回転(C軸)
最大: 500 °
最少: 1 °
- X軸の移動速度
最大: 84,000 mm/min
(55 in/s)最少: 0 mm/min
(0 in/s)- Y軸の移動速度
最大: 84,000 mm/min
(55 in/s)最少: 0 mm/min
(0 in/s)- Z軸の移動速度
最大: 40,000 mm/min
(26 in/s)最少: 0 mm/min
(0 in/s)- 最大テーブル積載量
最大: 60,000 kg
(132,277 lb)最少: 0 kg
(0 lb)- 最大ツール重量
最大: 15 kg
(33.1 lb)最少: 0 kg
(0 lb)- 位置決め精度
最大: 50 µm
最少: 25 µm
- 繰返し精度
最大: 25 µm
最少: 12 µm
- ツール交換時間
最大: 16 s
最少: 8 s
- 総重量
10,000 kg
(22,046.23 lb)最大: 20,000 kg
(44,092.45 lb)最少: 7,000 kg
(15,432.36 lb)- 全長
10,000 mm
(393.7 in)最大: 10,000 mm
(393.7 in)最少: 7,500 mm
(295.3 in)- 全高
4,500 mm
(177.2 in)
詳細
完璧なクローズドセルCNC5軸マシニングセンタです。マルチアクスは、プラスチックや複合材産業で一般的に使用される複雑な3Dサーフェイスを高速かつ正確に加工するための5軸マシニングセンタを開発しました。T SERIESは、生産性、信頼性、使いやすさを兼ね備えています。T SERIESは、生産性、信頼性、使いやすさに優れており、お客様の期待を超える製品です。これは、高剛性構造フレームと、軸直角度、速度、位置決め精度を向上させる機械部品によって実現されています。機械構造は、極度のストレスや過酷な使用状況をシミュレートするために有限要素解析ソフトウェアでテストされ、ベースの頑丈さもチェックされています。
---
カタログ
T Series
2 ページ
