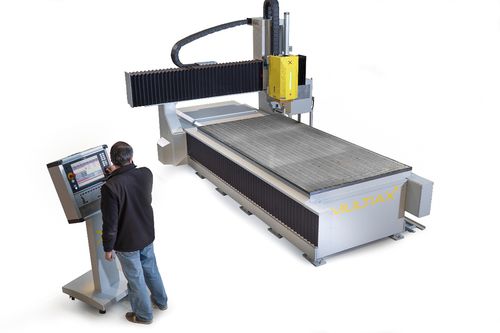

3軸マシニングセンタ N-TECH 5軸4軸縦型
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸, 5軸, 4軸
- 主軸の方向
- 縦型
- 加工材料
- 複合素材用, ポリマー, アルミニウム用
- タイプ
- 門移動型, 固定式テーブル
- 応用
- 自動車産業用, 航空産業用, 宇宙産業用, チタン用, 航空用, アルミニウム産業用, アルミニウムプレート用, プレート加工用
- その他の特徴
- コンパクト, 高速, 高性能, 高精度, 剛性, 高速, CE, モジュール式, 自動搬入・搬出, シングルヘッド, コンソール
- X軸移動距離
3,400 mm, 4,400 mm, 6,400 mm, 7,200 mm, 9,200 mm
(133.86 in, 173.23 in, 251.97 in, 283.46 in, 362.2 in)- Y軸移動距離
2,200 mm, 2,700 mm
(86.61 in, 106.3 in)- Z軸移動距離
350 mm, 800 mm
(13.78 in, 31.5 in)- 回転速度
最少: 18,000 rpm
(113,097 rad.min-1)最大: 24,000 rpm
(150,796 rad.min-1)- 出力
最少: 10 kW
(13.6 hp)最大: 25 kW
(33.99 hp)- X軸の移動速度
60,000 mm/min
(39.37 in/s)- Y軸の移動速度
60,000 mm/min
(39.37 in/s)- Z軸の移動速度
30 mm/min
(0.02 in/s)- 最大テーブル積載量
最少: 0 kg
(0 lb)最大: 40,000 kg
(88,185 lb)- 位置決め精度
最少: 25 µm
最大: 50 µm
- 繰返し精度
最少: 12 µm
最大: 23 µm
- ツール交換時間
最少: 8 s
最大: 16 s
詳細
アルミニウム板や類似素材のフライス加工で最高の性能を発揮するための技術、剛性、精度。
本シリーズは、主にCNCネスティング加工用に開発されましたが、カスタマイズの可能性も大きく、幅広い加工に対応します。
N-Techシリーズの一体型構造は、高精度のために寸法設定されています。
そのすっきりとしたラインは、最適化された人間工学、HMI、安全性のための完璧なベースとなっています。
この機械の素晴らしい性能に貢献している他のコンポーネントは以下の通りです：
- ローラーガイドとウェイ
- 大容量のツールマガジン
- コンパクトな寸法と作業エリアの保護
- 簡単に出し入れできるエリア
- 高度な安全フェンスまたは騒音囲い
最も頻繁に加工される材料
- 軽合金板
---
