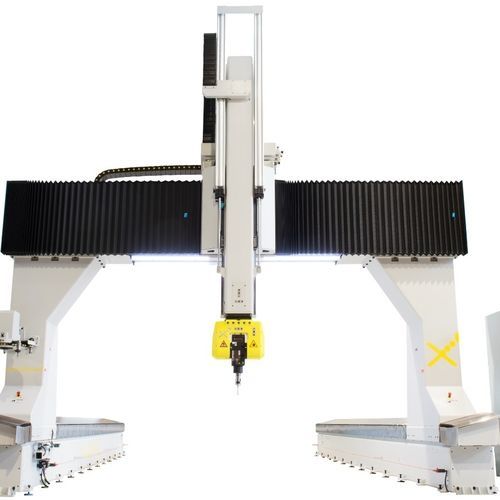

トラベリングコラムマシニングセンタ L 5軸6軸回転スピンドル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸, 6軸
- 主軸の方向
- 回転スピンドル
- 加工材料
- 銅用, 非鉄金属用, 真鍮用, 複合素材用, 木材用, プラスチック用, セラミック用, アルミニウム用
- タイプ
- 門移動型
- スピンドル
- HSK A-63, HSK F63
- ツールステーション数
- 24ツールステーション, 32ツール, 16ツール, 8ツール
- 関連機能
- 切断, ドリル, 面取り
- 応用
- 宇宙産業用, 自動車産業用, 型用, 航空産業用, 大きなワークピース, 金型工業用, 重加工用, 発泡体用, 航空用, アルミニウム産業用, プラスチック産業用, 大径用ピース
- その他の特徴
- ダイレクトドライブ, 高速, 高精度, CE, モジュール式, スプレー, パレット交換装置付き, チルトヘッド, コンベヤー ベルト, 双ステーション, コンソール, ワイド
- X軸移動距離
最少: 2,400 mm
(94.49 in)最大: 9,500 mm
(374.02 in)- Y軸移動距離
最少: 2,500 mm
(98.43 in)最大: 42,000 mm
(1,653.54 in)- Z軸移動距離
最少: 1,200 mm
(47.24 in)最大: 4,000 mm
(157.48 in)- 回転速度
最少: 18,000 rpm
(113,097 rad.min-1)最大: 24,000 rpm
(150,796 rad.min-1)- 出力
最少: 10 kW
(13.6 hp)最大: 42 kW
(57.1 hp)- 加工部品の最大高さ
最少: 1 mm
(0 in)最大: 3,000 mm
(118 in)- X軸の移動速度
最少: 30,000 mm/min
(19.69 in/s)最大: 60,000 mm/min
(39.37 in/s)- Y軸の移動速度
最少: 50,000 mm/min
(32.81 in/s)最大: 60,000 mm/min
(39.37 in/s)- Z軸の移動速度
最少: 30,000 mm/min
(19.69 in/s)最大: 40,000 mm/min
(26.25 in/s)- 位置決め精度
最少: 25 µm
最大: 50 µm
- 繰返し精度
最少: 12 µm
最大: 40 µm
- ツール交換時間
最少: 8 s
最大: 16 s
- 総重量
最少: 10,000 kg
(22,046.23 lb)最大: 30,000 kg
(66,138.68 lb)
詳細
ハイブリッド構成に最適なヘビーデューティー・ローレール・ガントリー。
低ガイド上を移動するガントリーを特徴とするLシリーズのモジュール設計は、例えば自動車産業、海洋産業、風力エネルギー、航空用大型複合材などの金型製造など、大型部品を高精度で加工する産業に適しています。
オープン構造／ローレール構造の最も重要な側面のひとつは、前面からも側面からも最大限のアクセス（積み下ろし）を可能にすることです。トラベリングコラムの設計は、クレーンやフォークリフトによる積み下ろしのために、簡単にアクセスできる地上階の部屋を提供します。
さらに、ワークピースをさまざまな角度から視覚化でき（これは吊り下げ式ガントリー構造では不可能）、機械から取り出すことなく、最終的に再度加工することができる。
これは、CNCマシンから金型をダウンロードする前に部品の設計を検証する必要がある試作部門やあらゆるアプリケーションに非常に便利です。
---
