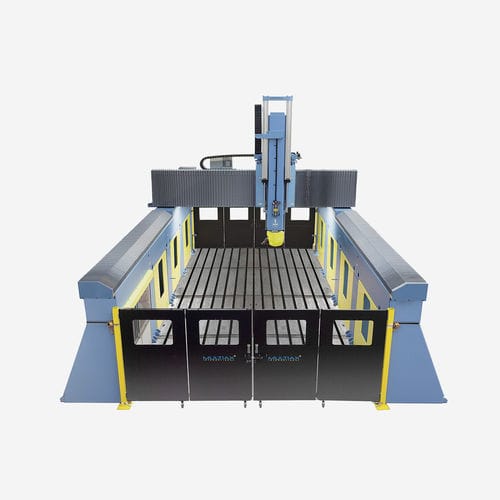

5軸マシニングセンタ A 6 軸回転スピンドル銅用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸, 6 軸
- 主軸の方向
- 回転スピンドル
- 加工材料
- 銅用, 非鉄金属用, 真鍮用, 複合素材用, 木材用, プラスチック用, セラミック用, アルミニウム用
- タイプ
- 門移動型, 移動式テーブル, 固定式テーブル, 固定型ベッド
- スピンドル
- HSK A-63, HSK F63
- ツールステーション数
- 24ツールステーション, 32ツール, 16ツール, 8ツール
- 関連機能
- 製粉, 切断, ドリル
- 応用
- 自動車産業用, 航空産業用, 大きなワークピース, 型用, 金型工業用, 大径用ピース, グラファイト機械加工用, 車両用, 航空用, プロファイル用, アルミニウム産業用, アルミフレーム用, グラファイト用, プラスチック産業用
- その他の特徴
- CE, 高速, 高生産性, 高速, 双ステーション, スプレー, 剛性, モジュール式, 内蔵型パレット交換装置付き, 多軸, 超音波, コンベヤー ベルト, シングルヘッド
- X軸移動距離
最少: 2,600 mm
(102.36 in)最大: 9,500 mm
(374.02 in)2,600 mm, 9,500 mm
(102.36 in, 374.02 in)- Y軸移動距離
最少: 2,500 mm
(98.43 in)最大: 36,000 mm
(1,417.32 in)2,500 mm, 36,000 mm
(98.43 in, 1,417.32 in)- Z軸移動距離
最少: 1,200 mm
(47.24 in)最大: 4,000 mm
(157.48 in)1,200 mm, 4,000 mm
(47.24 in, 157.48 in)- 回転速度
最少: 18,000 rpm
(113,097 rad.min-1)最大: 24,000 rpm
(150,796 rad.min-1)- 出力
10 kW, 42 kW
(13.6 hp, 57.1 hp)- 加工部品の最大高さ
最少: 1 mm
(0 in)最大: 3,000 mm
(118 in)- X軸の移動速度
60,000 mm/min
(39.37 in/s)- Y軸の移動速度
最少: 60,000 mm/min
(39.37 in/s)60,000 mm/min
(39.37 in/s)- Z軸の移動速度
最少: 30,000 mm/min
(19.69 in/s)30 mm/min
(0.02 in/s)- 位置決め精度
最少: 25 µm
最大: 80 µm
- 繰返し精度
最少: 12 µm
最大: 40 µm
- ツール交換時間
最少: 8 s
最大: 16 s
- 総重量
最少: 12,000 kg
(26,455.47 lb)最大: 40,000 kg
(88,184.9 lb)- 全長
最少: 5,900 mm
(232.3 in)最大: 14,000 mm
(551.2 in)- 全幅
4,700 mm, 40,000 mm
(185 in, 1,574.8 in)- 全高
4,600 mm, 11,000 mm
(181.1 in, 433.1 in)
詳細
重荷重用のクローズド構造、大量の作業用のハイ・トラック・ポータル。
この巨大な5軸ハイブリッジCNCマシンは、大型ワークの加工に最適です。最も一般的な自動CNC機械加工には、フライス加工、切断、ドリル加工、皿穴加工、リベット締結、ファスナーアプリケーションなどが含まれます。
モジュール式のトラベリングブリッジ設計と幅広いオプションコンポーネントにより、高速切削、高精度、滑らかな仕上げ面を確保しながら、様々なサイズの大型ワークの加工が可能です。
Y-パラレルサイドのハイレベルガイドは、デザイン、重量、コンポーネント寸法の面で様々な実行をサポートし、異なる必要性と期待を特徴とする様々な業界の様々なプロセスに対応します。
これらの5軸CNCマシンは、航空宇宙産業、自動車産業、海洋産業における大型部品の加工も含め、印刷部品や積層部品の複雑で高速なCNC加工に最適です。
代表的な加工材料は、アルミニウム合金、複合材料（グラスファイバー、カーボンファイバー、サンドイッチ、ハニカム）、工具プレート、樹脂、エポキシ樹脂、FRPなどです。
場合によっては、大型部品のローディング／アンローディングのための自動ハンドリングシステム、ビジョン、測定、制御システムなど、ユーザーに大きな付加価値を与える非常に便利な装置や機能を統合することもあります。
---
