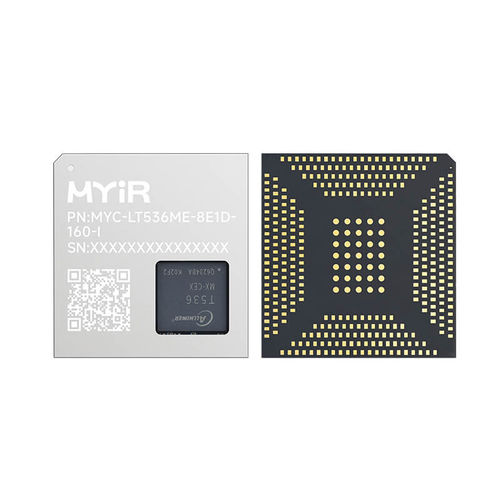

M.2 2280コンピュータオンモジュール MYC-LT536 series

RISCARMアーキテクチャARM® Cortex®-A55 Quad-core

Allwinner T536シリーズ・プロセッサは、ARMアーキテクチャをベースとした産業グレードのアプリケーション・チップで、特に高性能、低消費電力の組み込みアプリケーション向けに設計されています。クアッドコアCortex-A55 CPU、E907コプロセッサを統合し、2 TOPS NPU、G2Dグラフィックスエンジン、ビデオデコード/エンコード用4K VPUを搭載しています。 わずか43mm x 45mmのMYC-LT536は、Allwinner T536プロセッサをベースとしたコンパクトなSOM（System-On-Module）です。 (T536MX-CEX/T536MX-CEN2).これは、1.6GHzで動作するクアッドコアARM Cortex-A55 CPUと600MHzで動作するRISC-V E907 MCUを誇ります。このモジュールは、2Tops NPU（T536MX-CEN2のみ）、2Dグラフィックス、および4K HDビデオコーデック機能用VPUをサポートしている。MYC-LT536は、T536プロセッサを搭載し、1GB/2GB/4GB LPDDR4メモリ、8GB/16GB/32GB eMMCストレージ、32KビットEEPROM、および電源管理IC（PMIC）のオンボード・オプションを提供します。LGAパッケージの381ピン拡張インターフェイスを備え、ベースボードへのはんだ付けを簡素化します。このインターフェイスにより、ベースボードはSOMとの間でほとんどのI/O信号を伝送できます。 MYIRは、MYC-LT536 SOMの評価用にMYD-LT536開発ボードを提供しています。このボードは、MYC-LT536 SOMを使用するために特別に調整された拡張ボードとして機能するベースボードにMYC-LT536をはんだ付けすることで組み立てられます。2つのUSB2.0、1つのUSB Type-Cデバッグ・インターフェース、2つのギガビット・イーサネット、1つのUSB-10/100Mbpsイーサネット・インターフェース、1つのローカル・バス・インターフェース、1つのWiFi/Bluetoothモジュール、Micro SDカード・スロット、およびNVMe PCIe M.2 2280 SSDインターフェースを装備しています。また、LVDSディスプレイ・インターフェイスやオーディオ・インターフェイスなど、多様なマルチメディア・インターフェイスも搭載しています。
