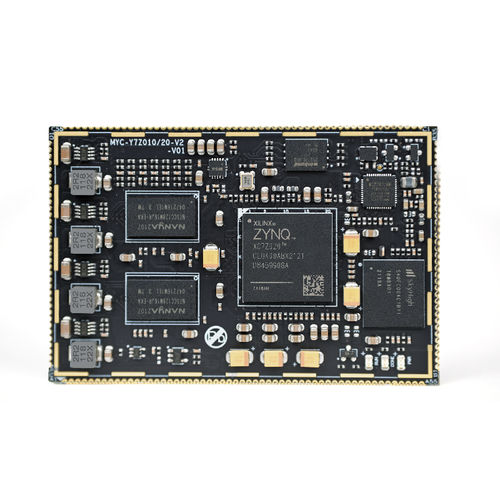

Dual Coreコンピュータオンモジュール MYC-Y7Z0 series

ARM Cortex-A9Xilinx® Zynq® Ultrascale+™CANバス

MYC-Y7Z010/20-V2 SOMおよび開発ボードは、デュアルコアCortex-A9プロセッサを搭載したXilinx Zynq 7010/20プラットフォーム上に構築されています。PS（ARM）およびPL（FPGA）コンポーネントは、ギガビット級の帯域幅を持つAXI高速オンチップ・バス通信を利用しており、従来のARM+FPGAアーキテクチャの通信ボトルネックを効果的に克服しています。さらに、産業用イーサネット・アプリケーションの拡張要件に対応するため、PL部（FPGA）を通じて、シリアル・ポート、イーサネット・ポート、ビデオ・インターフェースなど、豊富なペリフェラル・インターフェースを柔軟に構成できます。 MYC-Y7Z010/20-V2 SOMは、XC7Z020またはXC7Z010バージョンで利用可能なザイリンクスZynq-7000ファミリSoCベースの産業用グレードのシステム・オン・モジュール（SOM）です。Zynq-7020またはZynq-7010デバイス、512MB DDR3 SDRAM、4GB eMMC、16MBクアッドSPIフラッシュ、ギガビット・イーサネットPHY、外部ウォッチドッグがオンボードで統合されており、ARMペリフェラルやFPGA I/O用の多数のI/O信号をベースボードに拡張できるように、1.27mm 180ピン・キャステレーテッド・ホール拡張インターフェイスを提供します。このモジュールはLinuxを実行する準備ができており、産業用組み込みアプリケーションに最適な-40～+85℃の幅広い動作温度をサポートしています。 MYIRは、MYC-Y7Z010/20-V2 SOMを評価するための開発ボードMYD-Y7Z010/20-V2を提供しています。MYC-Y7Z010/20-V2は、1.27mmピッチの180ピンキャステレーテッドホールインターフェースを介してベースボードにSOMを実装し、コントローラボードとして使用します。ベース・ボードには、シリアル・ポート、USBホスト・ポート、3つのギガビット・イーサネット・ポート、CAN、TFカード・スロット、JTAGなど、豊富な周辺インターフェイスが拡張されています。
