Dual Coreコンピュータオンモジュール MYC-J1028X

Arm® Cortex®-A72 デュアルコアNXPI2C

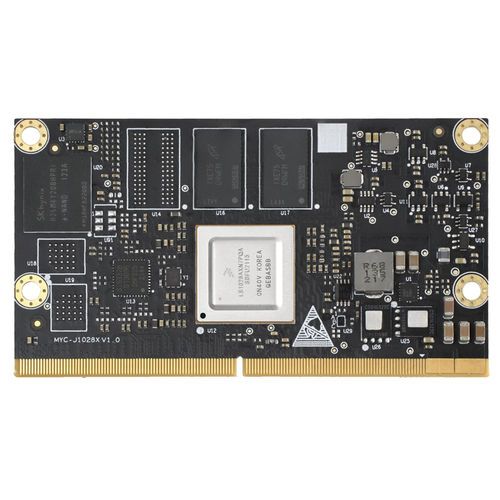

MYC-J1028X SOMと開発ボードは、1.5GHzのデュアルコアCortex™-A72 CPUを搭載したLS1028Aプロセッサを搭載し、タイムセンシティブネットワーキング（TSN）用のイーサネットスイッチとイーサネットコントローラを搭載しています。2つの強力な64ビットArm®v8コアが産業制御用のリアルタイム処理をサポートします。内蔵GPUとLCDコントローラにより、新世代のインタフェースに対応したヒューマンマシンインタフェース（HMI）システムを実現します。 45mm×82mmサイズのMYC-J1028X SOMは、産業用および車載用アプリケーション向けの高性能組み込みコアボードです。Layerscape ファミリのNXP LS1028A SoCをベースとし、1.5GHzデュアルArm Cortex-A72コア、HMI用統合3D GPU、ITとOTの統合ネットワークをサポートするタイムセンシティブネットワーキング（TSN）対応イーサネットスイッチとイーサネットコントローラを搭載しています。MYC-J1028Xは2GB DDR4を搭載し、8GB eMMC（デフォルト）、QSPI NANDフラッシュ（DNP）、XSPI NORフラッシュ（DNP）など、複数の外部メモリオプションをサポートしています。ボード背面には32Kbit EEPROMと温度センサーを1つ搭載しています。多数のペリフェラルおよびIO信号は、0.5mmピッチ314ピンMXM 3.0ゴールドフィンガーエッジカードコネクタ1個からアクセスできる。 MYD-J1028X開発ボードは、MYC-J1028Xをコアコントローラボードとして使用し、LS1028Aプロセッサの機能を追求したもので、顧客の開発用リファレンスデザインとして役立つ。ベースボードはUSB3.0ホスト×1、ギガビットTSNイーサネット×5、M.2 Key EベースのWiFiモジュールインターフェース×1、USB 3.0 M.2 Key Bベースの5Gモジュールインターフェース×1、M.2 Key BベースのSSDモジュールインターフェース×1など、コネクタとヘッダを通じて豊富な周辺機能を引き出した。
