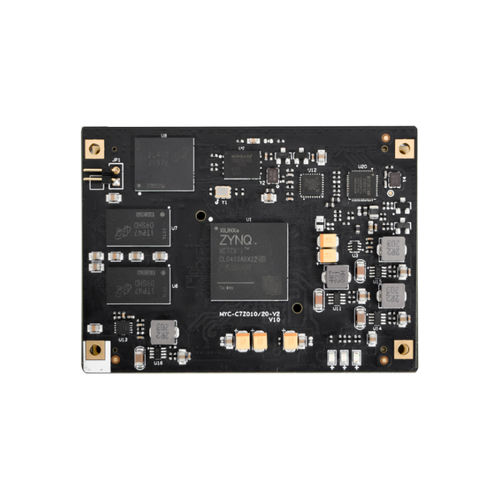

Dual Coreコンピュータオンモジュール MYC-C7Z0 series

ARM Cortex-A9Xilinx® Zynq® Ultrascale+™HDMI（高精細度マルチメディアインターフェース）

MYC-C7Z010/20-V2 SOMおよび開発ボードは、デュアルコアCortex-A9プロセッサを搭載したXilinx Zynq 7010/20プラットフォーム上に構築されています。PS（ARM）とPL（FPGA）は、ギガビット級の帯域幅を持つAXI高速オンチップ・バス通信を利用し、従来のARM+FPGAアーキテクチャの通信ボトルネックを効果的に克服しています。さらに、PL部（FPGA）を通じて、シリアル・ポート、イーサネット・ポート、ビデオ・インタフェースなど、豊富なペリフェラル・インタフェースを柔軟に構成でき、産業用イーサネット・アプリケーションの拡張要件に対応します。 MYC-C7Z010/20-V2は、ザイリンクスのXC7Z010またはXC7Z020デバイスで利用可能なLinux対応のZYNQベースのSOM（System-On-Module）です。ザイリンクスのデュアル Cortex-A9 + FPGA All Programmable SoC デバイス、1GB DDR3 SDRAM、4GB eMMC、32MB クアッド SPI フラッシュ、ギガビット イーサネット PHY、USB PHY、外部ウォッチドッグが統合されています。2つの0.8mmピッチ140ピン基板対基板コネクタは、ARMペリフェラルおよびFPGA I/O用の多数のI/O信号を提供し、ベースボードの拡張を可能にします。次の組み込み設計に最適で、開発工数を削減し、市場投入までの時間を短縮します。 MYD-C7Z010/20-V2開発ボードは、Zynq-7010およびZynq-7020 SoCの強力なデュアルコアARM Cortex-A9プロセッシングシステムとXilinx 7シリーズFPGA（Field Programmable Gate Array）ロジックユニットの機能をフルに活用し、1つのRS232シリアルポート、4つのUSBホストポート、1つのギガビットポートを含むヘッダーとコネクターを通じて、ベースボードに豊富なペリフェラルのセットを作成します、4つのUSBホスト・ポート、1つのギガビット・イーサネット・ポート、CAN、HDMI、LCD/タッチ・スクリーン、TFカード・スロット、RTC、Xilinx XADCを利用できる1つのXADCヘッダー。
