切断機

製品概要

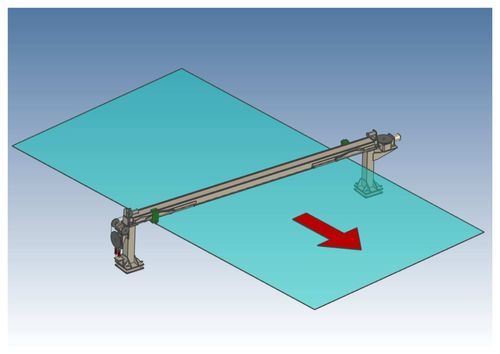

ダイヤモンドホイール（カッター）を使用して硝子にスクライブラインを入れる装置です。横切機は硝子の進行方向に対して直角の川幅方向にスクライブ線を入れる装置で、ライン速度に合わせてカッターを斜めに進めることで、硝子の流れを止めずにスクライブ線を入れます。2セットのカッターを設置することで、一方がスクライブ線を入れている間にもう一方が原点に戻り、連続切断（硝子流れに対して短い間隔で切断）を可能にしています。

その他の実績

• 走行切断機（ライン速度に合わせてカッターユニットを移動させながら切断します）
• 縦切機（川幅に対し縦にスクライブ線を入れます）
• 停止した硝子に対しXY軸の数値制御によりスクライブする切断方式では、直線以外の円形や曲線、異形のスクライブ加工が可能です

対応ワーク範囲
厚み 0.5mm～25mm の幅広い範囲のワークに対応しています。

関連装置
スクライブ線を入れた後の折割装置（硝子をスクライブ線で切り離す装置）も製作実績があります。

特徴 / 技術仕様

• 加工方式: ダイヤモンドホイール（カッター）によるスクライブ
• 加工種類: 横切・縦切・耳割等のスクライブ／切断
• 連続切断: 2セットのカッターにより連続切断が可能
• 形状対応: 直線、円形、曲線、異形のスクライブ加工に対応（XY軸数値制御方式）
• 対応厚み: 0.5mm～25mm
• 付帯設備: スクライブ後の折割装置の製作実績あり
