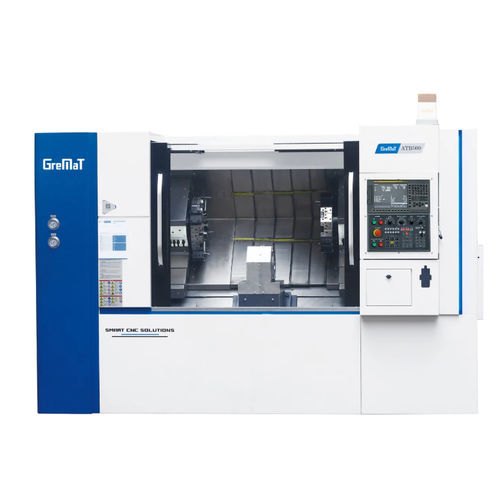

CNC旋盤 ATB500 2軸傾斜台12ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- 構造
- 傾斜台
- ツールステーション数
- 12ツールステーション
- 直径
300 mm
(11.81 in)- 回転速度
2,000 rpm
(12,566.371 rad.min-1)- X軸
200 mm
(8 in)- Z軸
350 mm
(14 in)- 早送り速度X
15 m/min
- 早送り速度Z
20 m/min
- 定格出力
7.5 kW, 11 kW
(10.2 hp, 15 hp)- 全長
3,150 mm
(124 in)- 全幅
2,050 mm
(81 in)- 全高
2,200 mm
(87 in)- 重量
5,000 kg
(11,023 lb)
詳細
主軸には油圧コレットが組み込まれ、2つの独立したクロススライド(X1/Z1, X2/Z2)がワークの両端を同時に回転させるツーリングシステムを搭載している。したがって、Z-MaTセンタードライブ旋盤を使用することにより、最高の同心精度が達成される。
1.油圧コレット
2.ダブルタレットまたはギャングツール
3.オイルスピンドルクーラー
4.自動クーラント
5.自動潤滑
容量
最大軸貫通穴径 - mm - Φ20-72
タレット＆ツールポスト
外径ツールシャンクサイズ mm - 25×25
ボーリングバーサイズ - mm - Φ40
その他
スラントベッド角度 - 45
ガイドウェイタイプ - LM
---
