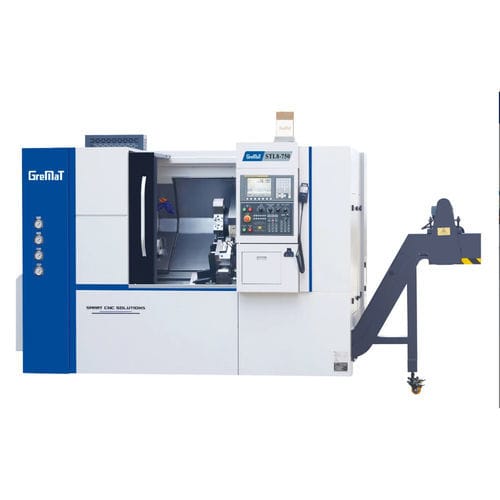

CNC旋盤 STL8-7502軸傾斜台A2-6
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- 構造
- 傾斜台
- スピンドル
- A2-6, A2-8
- ツールステーション数
- 12ツールステーション, 8ツール
- 駆動システム
- サーボモータ
- 性能
- 高精度, 高剛性, 高速
- 直径
360 mm, 550 mm
(14.17 in, 21.65 in)- 回転速度
1,600 rpm, 2,000 rpm, 3,200 rpm, 4,000 rpm
(10,053.096 rad.min-1, 12,566.371 rad.min-1, 20,106.193 rad.min-1, 25,132.741 rad.min-1)- パーツの長さ
750 mm
(30 in)- X軸
250 mm
(10 in)- Z軸
750 mm
(30 in)- 早送り速度X
20 m/min
- 早送り速度Z
20 m/min
- 定格出力
7.5 kW, 11 kW, 15 kW
(10.2 hp, 15 hp, 20.4 hp)- 全長
2,960 mm
(117 in)- 全幅
1,950 mm
(77 in)- 全高
2,200 mm
(87 in)- 重量
5,200 kg
(11,464 lb)
詳細
ショッププロダクションのビギナーからベテラン技術者を擁するグループ企業まで、幅広いユーザーを満足させることができる。
合理的な設計と最適化されたレイアウトにより、ミーハナイトの高度な鋳造を機械本体に採用し、機械の精度と信頼性を保証します。
X,Z,E軸は高精度リニアガイドウェイを採用し、大きなスパン、強固な構造、剛性のマシンベッドは、長期的に良好な精度を保証します。
両軸の精密ボールネジはプリロード技術を採用し、熱変形を最小限に抑え、伝達精度を最大化する。
自動車部品、デバイス、電気製品、金融製品などの自動生産に適用される。
生産能力
チャックサイズ - インチ - 8, *10
スピンドル
スピンドル内径 - mm - Ø62、*Ø75
最大貫通穴径 - mm - Ø52、*Ø65
タレット
中心高さ mm - 80, *100
ツールシャンクサイズ - mm - 25×25
テールストック
心押台の種類 - SST, *SPT
心押台クイルテーパ - MT3
心押台クイル移動量 - 150
心押台移動量 - mm - 750
構造
傾斜ベッド角度 - 35
ガイドウェイタイプ - LM
その他
電力容量 - kVA - 16
---
