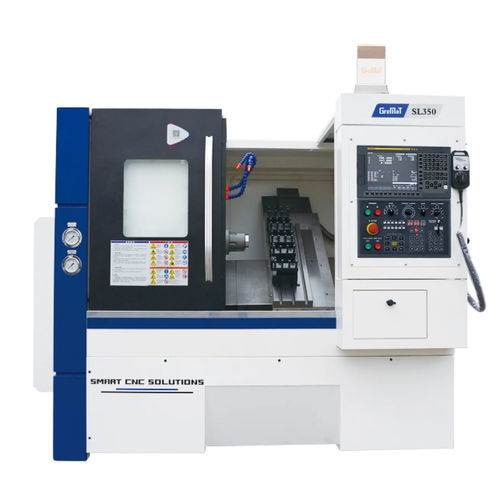

CNC旋盤 SL350 2軸傾斜台A2-5
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- 構造
- 傾斜台
- スピンドル
- A2-5
- ツールステーション数
- 8ツール
- 駆動システム
- サーボモータ
- 性能
- 高剛性, 高生産性, 高速
- 直径
140 mm, 420 mm
(5.51 in, 16.54 in)- 回転速度
最少: 2,500 rpm
(15,707.963 rad.min-1)最大: 5,000 rpm
(31,415.927 rad.min-1)- パーツの長さ
300 mm
(12 in)- X軸
350 mm
(14 in)- Z軸
300 mm
(12 in)- 早送り速度X
28 m/min
- 早送り速度Z
28 m/min
- 定格出力
3.7 kW, 5.5 kW, 7.5 kW
(5 hp, 7.5 hp, 10.2 hp)- 全長
2,070 mm
(81 in)- 全幅
1,550 mm
(61 in)- 全高
1,870 mm
(74 in)- 重量
2,100 kg
(4,630 lb)
詳細
1、熱処理およびアニール処理された高品質の鋳鉄ベース - 高速、高精度のSLシリーズCNC旋盤の強力な基盤を提供します。
2、真のスラントベッド設計は高剛性で、重い切削力に耐えます。
3、スラントベッドにより、オペレータのアクセスが容易で、効率的な切屑排出が可能。
4、高いX/Z高速回転とギャングツールセットアップの組み合わせは、生産性を飛躍的に向上させます。最小コストで高精度の部品が得られます。
5、価値ある価格で高品質の機械-大量生産と良好なQC。
能力
チャック/コレット-インチ-6、*8
ベッド上最大スイング径 - mm - Ø420
最大ワーク長 mm - コレット:300、
*チャック：300
最大振れ径 - mm - Ø140
スピンドル
スピンドル内径 - mm - Ø48、*Ø55
最大貫通穴径 - mm - Ø40、*Ø46
主軸端 - A2-5
主軸最高回転数 - rpm - 2500~5000
主軸モーター出力 - kW - 3.7/5.5, *5.5/7.5
軸 - X/Z軸移動量 - mm - 350, *300
X/Z早送り速度 - m/min - 28/28
刃物台
刃物台タイプ
ギャングタイプ
ツールステーション数 - 5-8
外径ツールおよび内径ツールシャンク - mm - 20x20/Ø25
傾斜ベッド角度 -° - 35
ガイドウェイタイプ - LM
その他
電力容量 - kVA - 12
---
