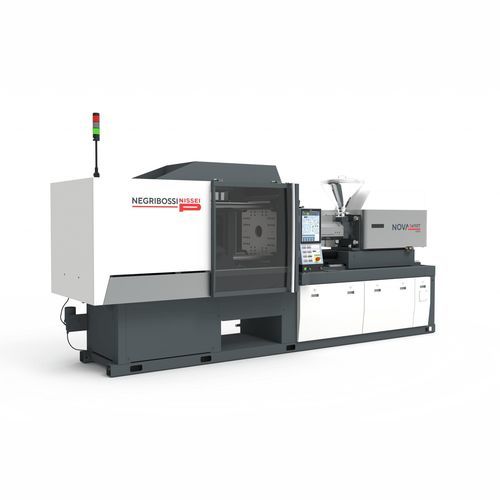

横型射出成形機 NOVA 5eT

全電動式高速製造サイクル用高速サイクル

概要
NOVA 5eTは第5世代の全電動射出成形機で、高精度かつ高サイクル生産向けに設計されています。Flat Clamp Mechanismは均一な接触圧を実現し、EG射出ユニットとPre Packによる高精度計量がショット量と溶融密度を安定化して再現性の高い成形を可能にします。剛性の高いベッド、プラニマティック（角柱状）リニアガイド、ブッシュレスプラテン設計により汚染を低減し、クリーンルーム対応が可能です。集中自動グリース潤滑と完全に重畳する動作により稼働率とサイクル時間を改善します。

主要分野

• 医療
• 光学
• 電気・電子
• 工業用成形（技術成形）

主な特長

• 均一な接触圧を実現するFlat Clamp Mechanism
• Pre Packによる高精度計量
• 3方式のV‑P切換
• 微粒子低放出（クリーンルーム Class 10,000対応目安）
• 高いプラテン動特性
• コンパクトな設置面積（最大約15%削減）

Flat clamp

• ニスル負荷の低減
• 金型寿命の延長
• 必要締付力の低減

高動力ニスル（高ダイナミック・ニスル）

• 開閉速度の向上
• 高感度な金型保護
• 自動力調整

プラニマティックリニアガイド

• プラテンの最適なガイド
• 省エネルギー
• クリーンな成形エリア

クリーンな運転

• 微粒子放出の低減
• 集中自動グリース潤滑（標準）
• クリーンルーム Class 10,000 対応

TACT V / TACT5 コントローラ
スマートファクトリー向けの接続性と使いやすさを備えた最新のコントローラ。高速フィールドネットワーク用のEtherCAT、EUROMAP77/83通信のための標準OPC‑UAを搭載し、カメラ、QRスキャナ、RFIDなどの機器接続が容易です。デジタルサーボ指令により制御性を向上。15インチLCDタッチ表示はユニバーサルデザインで履歴・グラフ表示機能を備え、タッチパネルは防水・防塵設計です。

Pre-Pack および射出ユニットの利点

• Pre Pack：一定のショット量と溶融密度、チェックバルブ応答の安定化、バッチ差や再生材に自動追従
• EG射出ユニット：加熱時間と塑化時間の短縮、成形の安定化

追加の利点

• 従来シリーズ比で最大15%の設置面積削減により、同一面積での設置台数向上が可能
• 高サイクル・クリーンルーム生産に適した設計

仕様（テクニカルスペック）

• 製品名：NOVA 5eT
• 締付力 / 機種範囲：50–360トン
• 技術：全電動射出成形
• 締付システム：Flat Clamp Mechanism、プラニマティックリニアガイド、自動潤滑リニアベアリング
• クリーンルーム対応：低微粒子放出、Class 10,000目安
• 潤滑：集中自動グリース潤滑（標準）
• コントローラ：TACT V / TACT5 マルチタッチ、EtherCAT、OPC‑UA対応、15" タッチLCD、防水防塵
• 制御機能：Pre Packによる高精度計量、3方式のV‑P切換、デジタルサーボ制御
• 射出ユニット：EGユニットにより加熱/塑化時間短縮、成形安定性向上
• 機械的利点：プラテン動特性向上、ニスル負荷低減、自動力調整、高感度金型保護
• 設置面積：従来比で最大15%削減
