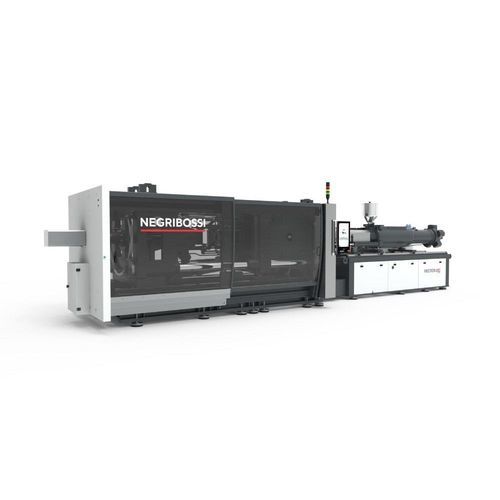

横型射出成形機 VECTOR sT

油圧サーボハイブリッド型ポリ塩化ビニル用

概要 VECTOR sTシリーズは、5点ダブルニーレバー式クランプを採用したハイブリッド射出成形機で、650、800、1100、1300トンのモデルをラインアップしています。射出ユニットは4960～17000のサイズがあり、油圧モーター駆動のスクリュー回転を特徴とします。省エネを重視した設計で、射出成形向けに特化した最新のサーボポンプ技術を採用しています。

MOTUS マルチタッチコントローラー

• スワイプ、スクロール、ズームを含む革新的なジェスチャー操作
• ジェスチャー方向に基づく軸移動の仮想オブジェクト（特許出願中）
• スマートフォンに馴染みのある薄型モダンデザイン
• 画面や機能をカスタマイズ可能なインターフェース
• 特殊サイクル作成用シーケンサー
• パラメータ編集、グラフィック編集、解析のクイック検索機能
• 新操作モード："step" と "in production"
• 故障対応を改善するスマートアラーム機能
• 21.5インチ 1920x1080 カラーTFT LC マルチタッチディスプレイ
• リアルタイムEthernetベースのPowerLinkバス接続
• 通信速度 < 2 ms のデータ伝送
• 外部アクセス用RFID

主な特長

• 完全デジタルのPOWERLINK制御
• 大型金型に対応する広いロッド間隔を持つSmart Flexクランプ
• 長いイジェクターストローク
• 堅牢なインライン射出ユニット
• 材料への加圧を15%以上向上
• 再生機能により射出速度を25%以上向上
• AMICO 4.0 対応準備

主要用途

• 受託成形
• 建設分野
• マテリアルハンドリング
• 白物家電

技術・自動化

• 多成分/多材料処理対応
• PVC射出成形
• 微細気泡発泡成形（MuCell）
• ガスアシスト成形
• ロボット自動化統合

クランプ部の特徴

• 5点ダブルニーレバー式クランプ
• EuromapまたはSPIプレート構成
• 硬化ロッド
• 自己潤滑ブッシュで案内される可動プレート
• 可動プレート支持脚
• 金型高さの電動制御
• 電動ポンプによる自動集中潤滑装置
• 成形品の開閉に3段階速度プロファイル
• 可動プレートのプレフィード機構
• 比例弁による閉ループでの開閉制御
• 操作画面での可動プレート位置のデジタル表示
• クロスヘッド位置のデジタル制御・表示
• シロック力のデジタル表示
• 金型厚み・クランプ力の自動調整
• 速度、圧力、位置が調整可能な二段式射出（イジェクタ）プロファイルと繰返し射出
• 操作画面でのイジェクタ位置のデジタル表示
• イジェクタ戻り信号
• 複数コア引抜きの自由プログラミング制御
• エア式フロントゲート

射出ユニットの特徴

• インライン油圧シリンダーを備えた射出ユニット
• ベクトルインバータ制御のスクリューモーター
• 閉ループのモータ速度制御
• リニアベアリング上にスライドする射出ユニット
• スクリュー取り外し・清掃を容易にするスイベル機構
• クイックバレルチェンジシステム
• バイメタルバレル
• 多くの熱可塑性樹脂に適した汎用スクリュープロファイル
• ノズル位置を完璧に合わせるための二筒駆動
• 温度範囲のアラーム閾値を持つセラミックヒーターバンド
• 射出速度・圧力プロファイル
• スクリュー位置、油圧圧力、または時間でトリガーされる保持圧切替
• 操作画面でのスクリュー位置のデジタル表示
• スクリュー回転速度プロファイルと回転遅延の調整
• デジタル表示付きの可変逆圧プロファイル
• スクリュー回収前後のデコンプレッション
• イントルージョン成形および自動パージプログラム
• ステンレスホッパー

油圧システムの特徴

• 閉ループ比例流量・圧力制御の可変吐出ポンプ
• 操作画面での油圧回路圧力のデジタル表示
• 可動プレート移動用の比例制御弁
• 油量、温度、フィルタ詰まりの監視
• 油温管理システム
• 冷却水自動遮断弁
• 油予熱プログラム
• ポンプ吐出側および/または還流側のオイルフィルタ
• オイル冷却用熱交換器
• 清掃を容易にするタンク窓
• オイルゲージ

電気系の特徴

• IP55 保護等級の電気部品ボックス
• 直入起動の電動機
• 通電中の開放を防ぐインターロック付主開閉器
• モーターポンプ群および潤滑/補助回路用の過負荷遮断
• 可塑化シリンダー加熱制御用ヒューズおよび静的リレー
• スクリュー回転用ベクトルインバータ
• 電気キャビネット内空気循環用ファン
• 電磁弁のLED表示およびラベル付回路
• EuromapまたはUL規格準拠

冷却回路

• スロットル付流量計と独立調整可能な回路、温度/流量表示（喉部冷却用1回路、残りは金型用）

ベース

• ロボット併用を最適化した低床ベース
• パーツ落下用の上げベース（オプション）
• モーターポンプユニットの防音ハウジング
• 防振マウント用の取り付け穴
• 潤滑油回収トレイ

安全装置

• 機械指令98/37/CEおよび改正に準拠して構築
• すべてのモデルは欧州認証機関によるCE認証対象
• 装置はEN 201およびANSI/SPI B151.1-2007に準拠
• 金型前後の二重インターロックと油圧安全装置による保護
• 電気・油圧安全装置の正常動作監視
• ノズルパージガードのインターロック

仕様

• モデルシリーズ：VECTOR sT
• 利用可能なクランプ容量：650、800、1100、1300トン
• 射出ユニット範囲：4960～17000
• クランプタイプ：5点ダブルニーレバー
• 駆動：サーボ‑油圧ハイブリッド、サーボポンプ技術
• コントローラ：MOTUS Multi‑Touch、21.5" 1920x1080、PowerLink、RFID
• クランプ：Smart Flex、硬化ロッド、位置・力のデジタル表示、金型高さ制御
• 射出：インライン油圧シリンダー、ベクトルインバータ駆動、バイメタルバレル、クイックチェンジ
• 性能改善：材料圧力 +15%、再生時射出速度 +25%
• 油圧：可変吐出ポンプ、閉ループ比例制御、オイル管理と冷却
• 電気：IP55、ベクトルインバータ、ラベル付回路、Euromap/UL 準拠
• 冷却：複数独立回路、流量・温度表示
• 自動化対応：ロボットフレンドリーな低床ベース、豊富なインターフェース
• オプション：コア引抜、エアブロー、比例エジェクタ弁、ロボットインターフェース、特殊スクリュー/バレル、ホットランナー、ガス注入インターフェース、RJG、AMICOサービス等
