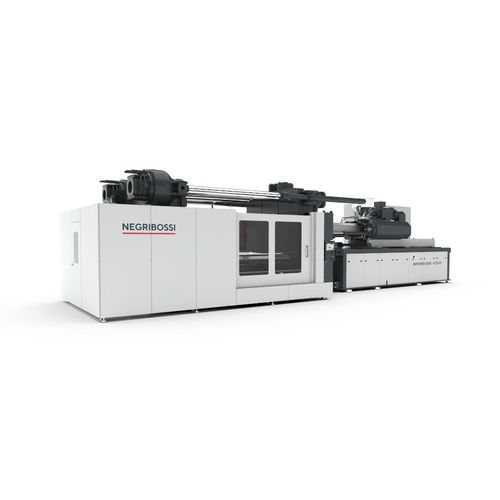

横型射出成形機 BIPOWER

電動式ハイブリッド型電気と油圧

概要
BIPOWERシリーズは、1300、1500、2000、2700、3500、4200、7000トンの締付力で提供される二板式クランプのハイブリッド射出成形機です。射出ユニットは往復スクリュー方式でスクリュー回転は電動です。モジュラー設計および低床ベースによりアクセス性とロボット統合が向上します。射出容量は単一射出ユニットモデルで3,877〜74,884 g PS、7000トンモデル（2ユニット）で117,199〜149,768 g PSです。

標準装備 / 主な特徴

• フルデジタルCanBus制御
• 二板式クランプ、広いタイバースペースと移動プラテン上のクランピングピストン
• 長いエジェクターストローク、二段階の押出プロファイル
• ツインシリンダー射出ユニット、電動スクリュー駆動（ベクトルインバータ）
• 動作の重ね合わせによるサイクル短縮
• 豊富な制御パラメータを備えたC-TOUCH操作インターフェース
• AMICOワイヤレスリモートサービスアクセス

主要分野

• 自動車
• 環境
• 建設
• マテリアルハンドリング

技術 & 自動化

• 多成分成形
• PVC射出成形
• マイクロセルラーフォーム成形
• ガスアシスト射出
• ロボットおよび自動化統合

クランプユニット

• 高剛性で低たわみのコンパクトな二板式構造
• 移動プラテンの'hydroblock'締結システムとクランピングピストン
• クロムめっきタイバーと拡張サポートシュー
• EuromapまたはSPIプラテン構成対応
• 移動プラテンの直線・横方向ガイド、金型厚さ自動制御
• 電動ポンプによる自動集中給油
• 3段階の開閉速度プロファイル、比例弁による閉ループ制御
• プラテン位置、クランプ力、エジェクター位置のデジタル表示

射出ユニット

• リニアベアリング上をスライドするツインシリンダー射出ユニット
• ベクトルインバータで制御される電動スクリューモーター（閉ループ速度制御）
• スクリュー取り外し・清掃を容易にするスイベル機構、クイックバレルチェンジ
• 二重金属バレル、汎用スクリュープロファイル（特殊プロファイルは要望に応じて）
• ノズルの精密センタリングのための二気筒駆動
• セラミックヒーターバンドと温度アラーム、スクリュー位置・背圧のデジタル表示
• 射出速度・圧力プロファイル、スクリューポジション/油圧/時間によるホールド移行
• デコンプレッション制御、イントルージョンプログラム、オートパージ機能、ステンレスホッパー

油圧システム

• 可変吐出ポンプ、閉ループ比例流量・圧力制御
• 操作パネル上で油圧回路圧力をデジタル表示
• プラテン移動用比例弁、油量・温度・フィルタ効率の監視
• 油温制御およびプレヒートプログラム、自動冷却水遮断弁
• オフライン回路による油のろ過・冷却、プラテン熱交換器による油冷却
• 清掃用タンク窓、光学および電気式油位計

電気システム

• IP55保護の電気部品キャビネット
• サーマルプロテクション付き電動機、モーターポンプユニットの過負荷遮断
• 電源投入時に扉を開けられないインターロック主スイッチ
• バレルヒータ制御用のヒューズと静的リレー、スクリュー回転用ベクトルインバータ
• ソレノイドバルブのLED表示、全電気回路にラベル
• EuromapまたはUL基準に準拠

冷却回路（オプション）

• 独立して調整可能な回路を備えた流量計、温度および流量表示（1回路はホッパー口冷却、残りは金型冷却用）

ベース

• ロボット併用の最適化のための低床ベース
• モーターポンプ室の防音、アンチバイブレーション取り付け穴
• 潤滑油回収トラフ

安全装置

• 機械指令2006/42/ECに準拠して製造、CE認証
• 安全装置はEN 201およびANSI/SPI B151.1-2007に準拠
• 金型前後の二重インターロックと油圧安全停止を備えた保護システム
• 油圧・電気の安全装置の正常動作監視、インターロック付きノズルパージガード

コントローラ — C-TOUCH

• アナログ抵抗式のタッチパネル、操作性に配慮、15" XGAカラーTFT（1024 x 768）、IP52
• Fast Powerlink（Ethernet）による高速プロセス間通信、I/O自動校正、USBインターフェース
• 多段射出/保持/背圧制御、閉ループ速度・圧力制御、ショット自動算出、PIDバレル温度制御などのプロセス制御機能
• 診断、品質・生産管理機能、500以上の金型を保存可能な内部アーカイブ、パスワードロック

Smart Energy オプション
Smart Energyは、可変回転数の電動機をポンプ変位と並列に閉ループ制御するインバータで統合します。コントローラは要求される油量を最も効率的に供給するために回転数とポンプ変位を最適化し、待機時間などの非動作フェーズでは低回転（例：600 rpm）まで下げて大幅な省エネを実現します。利点：サイクルによるが全電動機に匹敵する省エネ、騒音低減、ショット重量精度向上、油寿命延長、油圧部品寿命延長。

利用可能なオプション

• コアプル MP/FP、エアブラスト MP/FP
• 油圧射出用比例弁
• E17 / E12 / E67 / 統合ロボットインターフェース
• 耐摩耗/耐食、混合、バリア、低圧縮などの特殊スクリュー・バレル
• バレルライナー、延長ノズル、追加ノズルゾーン
• 油圧/空気式金型バルブ、油圧シャットオフノズル
• 統合ホットランナー、金型圧力トランスデューサー用インターフェース、ガス注入インターフェース
• データロギング、RJGプロセス監視インターフェース、AMICOシステムサービス

市場 / 用途

• 大型部品
• 自動車
• 建設
• 産業用途
• 家庭用機器・家庭用品
• 航空宇宙
• 技術成形
• コンテナ

技術仕様

• シリーズ: BIPOWER
• 利用可能な締付力: 1300, 1500, 2000, 2700, 3500, 4200, 7000 トン
• 射出容量 (g PS): 3,877–74,884 (単一射出ユニット)
• 7000トンモデル (二重ユニット): 117,199–149,768 g PS
• コントローラ: C-TOUCH, 15" XGA (1024 x 768)
• 標準制御: フルデジタル CanBus
• Smart Energy: 可変RPMモーター; 待機時に低回転へ低下可能
• 安全性・規格: 機械指令 2006/42/EC 準拠; CE認証; EN 201 および ANSI/SPI B151.1-2007 準拠
