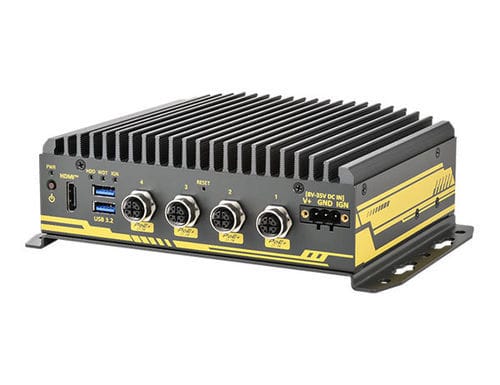

ディスプレイ無し車両搭載端末 Nuvo-2860VTC

Intel Atom® x7425E過酷な環境用鉄道用

概要
Neousys Nuvo-2860VTC は、E‑Mark 認証を取得した次世代の超小型車載コンピュータで、モバイルゲートウェイ、車載監視、旅客情報システムなどの車載用途向けに設計されています。Intel® Alder Lake Atom® x7425E を搭載し、最大 16 GB の DDR5 メモリに対応します。イグニッション電源制御、広範囲 DC 入力、多彩な I/O、ワイヤレスモジュール用の M.2 / mini‑PCIe 拡張、SocketCAN 対応の絶縁 CAN ポート、複数の PoE+ ポートを統合し、最新のインテリジェント車載エッジ展開に適しています。

主な特長

• Intel® Alder Lake Atom® x7425E（4 コア / 4 スレッド、1.5 / 3.4 GHz、12W TDP）
• 統合 Intel® UHD Graphics（24 EUs）による軽量なエッジ AI 推論 / OpenVINO ワークロード向け性能
• 最大 16 GB DDR5‑4800 SDRAM（SODIMM×1）
• M12 x‑coded コネクタ経由の IEEE 802.3at PoE+ 対応 4 ポート Gigabit Ethernet
• M.2 B‑key（3042/3052）によるセルラーモジュール対応（USB3 + USB2）、内部デュアル micro‑SIM ソケット搭載
• M.2 M‑key（2280）×1（NVMe SSD、PCIe Gen3 x2）
• フルサイズ mini‑PCIe ソケット×2（PCIe + USB2）、内部 micro‑SIM ソケットあり
• 絶縁 CAN 2.0 ポート×2（Linux 上で SocketCAN 対応）
• USB 3.2 Gen2（Type‑A、10 Gbps）×2（スクリューロック）
• HDMI 1.4b ×1（3840 x 2160 @30Hz 対応）
• ソフトウェアで制御可能な RS‑232/422/485（COM1）×1
• 絶縁デジタル I/O：DI 2ch、DO 5ch
• オーディオ：3.5 mm ジャック（マイク入力、スピーカー出力）
• 8V～35V DC 入力、内蔵イグニッション電源制御（IGN/GND/V+）
• E‑Mark 認証および EN 50155 の EMC 規格準拠

仕様
システムコア：
プロセッサ：Intel® Alder Lake Atom® x7425E（4C/4T、1.5 / 3.4 GHz、12W TDP）
グラフィックス：統合 Intel® UHD Graphics（24 EUs）
メモリ：最大 16 GB DDR5‑4800 SDRAM（SODIMM×1）
TPM：fTPM 2.0 対応

パネル I/O インターフェース：
イーサネット：M12 x‑coded コネクタ経由 4x Gigabit Ethernet（Broadcom BCM5719）
PoE：IEEE 802.3at Gigabit PoE+ PSE ポート 4 本；PoE+ 総電力予算：50W
USB：USB 3.2 Gen2（10 Gbps）Type‑A×2（スクリューロック）
ビデオ：HDMI 1.4b×1（3840 x 2160 @30Hz）
シリアル：ソフトウェア制御可能な RS‑232/422/485（COM1）×1
絶縁 DIO：2ch 絶縁 DI、5ch 絶縁 DO
CAN Bus：CAN 2.0 ポート×2（Linux 上で SocketCAN 対応）
オーディオ：3.5 mm ジャック×1（mic‑in / speaker‑out）

ストレージインターフェース：
SATA HDD：2.5" 内蔵 HDD/SSD 用ベイ×1
M.2 NVMe：M.2 2280 M‑key ソケット×1（PCIe Gen3 x2）

拡張バス：
Mini PCI‑E：フルサイズ mini‑PCIe ソケット×2（PCIe + USB2）、内部 micro‑SIM ソケットあり
M.2 B‑key：M.2 3042/3052 B‑key×1（USB3 + USB2）で 4G/5G モジュール対応、デュアル内部 micro‑SIM ソケット搭載

電源：
DC 入力：3 ピン着脱式端子ブロック×1、8V～35V DC 入力、内蔵イグニッション電源制御（IGN/GND/V+）

機械仕様：
寸法：206 mm（W）× 144 mm（D）× 65 mm（H）
重量：1.4 kg
取り付け：壁面取り付け（筐体標準添付）

環境条件：
動作温度：-40°C ～ 70°C
保存温度：-40°C ～ 85°C
湿度：10% ～ 90%、結露しないこと
振動 / 衝撃：EN 50155:2021 / IEC 61373、カテゴリ I、クラス B - 車体取付け
EMC：E‑Mark、EN 50121（EN 50155 EMC）；CE / FCC クラス A（EN 55032 & EN 55035）

付属品 / オプション（主な注文品）

• Nuvo-2860VTC-PoE — PoE 搭載バリアント
• Accessory box kit (AccsyBx-mPCIe-HS-Kit-Nuvo-2860VTC) — SATA ブラケット、mPCIe ヒートシンク、ネジ類
• PA-120W-OW、PA-60W-OW — AC/DC 電源アダプタ
• COM / CAN 配線用各種ケーブルキットおよび mPCIe ↔ M.2 アダプタ類

技術仕様

• モデル：Nuvo-2860VTC
• CPU：Intel® Alder Lake Atom® x7425E（4C/4T）
• 最大メモリ：16 GB DDR5-4800（SODIMM×1）
• Ethernet：M12 x‑coded 経由 4x GbE（Broadcom BCM5719）
• PoE+：4x IEEE 802.3at PSE、合計予算 50W
• ストレージ：2.5" 内蔵ベイ×1；M.2 2280 NVMe×1（PCIe x2）
• 拡張：M.2 B‑key×1（セルラー用）；フルサイズ mini‑PCIe×2
• I/O：USB3.2 Gen2×2、COM1（RS-232/422/485）、2ch DI、5ch DO、オーディオジャック
• CAN：SocketCAN 対応の絶縁 CAN 2.0 ポート×2
• 電源入力：8V–35V DC（イグニッション制御付き）
• 動作温度：-40°C ～ 70°C
• 認証：E‑Mark、EN 50121（EN 50155 EMC）；CE / FCC クラス A
