金属製シール材

布製円形P型

製品概要
BSTFLEXの高温用タドポールガスケットは、バルブ（バルブ）とテール（尾部）からなるシールプロファイルで、過酷な熱環境向けに設計されています。シリカ布の外被とインコネル製コアを組み合わせ、耐高温性と圧縮可能なバルブの形状保持を実現します。

代表的な用途
炉扉、工業用オーブン扉、キルン、熱処理装置、熱処理チャンバー、点検パネルなどの高温ハウジングに推奨されます。OEMや産業用の交換用途にも対応し、取付形状に合わせたカスタム製作が可能です。

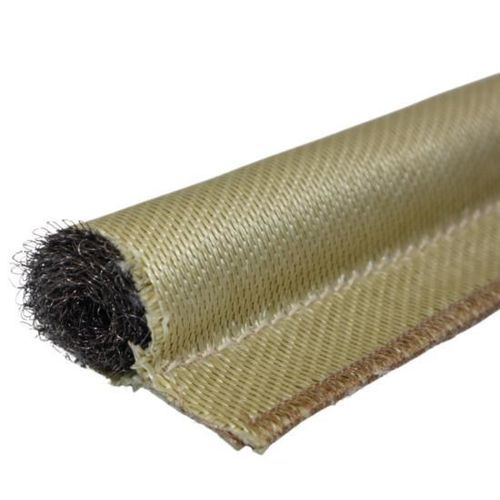

シリカ布タドポールガスケットの構造
丸いバルブが圧縮シール部を形成し、延長されたテールが機械的取り付け部を提供します。インコネルコアはバルブの形状を支え、シリカ布カバーは高温下での保護バリアとなります。

構成部材 / 材料 / 機能
外被 — シリカ布 — 高温保護用テキスタイル
コア — Inconel — 形状安定のための内部補強
バルブ — シリカ布被覆コア — 主たる圧縮シール部
テール — シリカ布 — 取り付け用の柔軟な取付部
縫製糸 — 高温用糸 — カバーと構造を固定

タドポールガスケットの動作原理
丸いバルブが相手面に圧縮され連続したシールを形成し、テールは装置フレームに機械的に固定されます。加熱・冷却サイクルに伴う寸法変動や熱変位を吸収します。

機能セクション

• Bulb（バルブ）：主要なシール面を提供する丸断面部。
• Tail（テール）：機械的取付け用の平坦な延長部（クリップ、ネジ、保持具）。
• Core（コア）：バルブ形状を支える内部補強。
• Cover（カバー）：コアを覆う高温用テキスタイル層。

タドポールガスケット / タドポールシール / タドポールテープの違い
これらは類似したバルブ＆テール構造を指す用語です。'Tadpole gasket'が一般的な製品用語で、'tadpole seal'や'tadpole tape'は用途や取付方法により使い分けられる同義語またはバリエーションです。

高温性能
シリカ布は高温や放射熱に耐える特性を持ち、インコネルコアは熱サイクル下で形状を保持し再現性のある圧縮を可能にします。実際の使用可能温度は布の等級、コア構成、縫製糸、設置条件および暴露時間に依存します。

主な利点

• 高温暴露に対応するシリカ布外被
• 形状安定を支えるインコネル内部補強
• ギャップ変動に対応する圧縮可能なバルブプロファイル
• クリップやネジなどの取り付けに便利なテール
• 必要に応じた寸法・形状のカスタム製作が可能
• 直線、リング、フレーム、成形品としての供給が可能

カスタム製造
設置スペース、圧縮量、取付構造、使用条件に合わせたカスタム対応が可能です。図面、寸法、サンプルに基づきOEMや保守用途向けに製作します。

カスタマイズ項目
バルブ径 — カスタム可
テール幅 — カスタム可
テール厚 — カスタム可
ガスケット長さ — 直線長さまたは成形指定でカスタム可
コア材質 — Inconelまたは指定構成
被覆材質 — シリカ布およびその他の高温繊維オプション
プロファイル — 単一バルブ、二重バルブ等のカスタムプロファイル
形状 — 直線、リング、フレーム、成形組立

技術データ

• 製品種別：Tadpole Gasket / Tadpole Seal
• ブランド：BSTFLEX
• 外被材質：シリカ布
• コア材質：Inconel
• 構造：バルブと取付テールによる構成
• バルブ径：用途に応じてカスタム
• テール幅：カスタム
• テール厚：カスタム
• 全長 / 形状：直線、リング、フレーム、成形でカスタム
• 取り付け：機械的固定（クリップ、ネジ、保持具、ボルト）
• 温度定格：材質等級と構造に依存
• カスタマイズ：対応可 — 図面、サンプル、指定寸法で製造
• 最小発注数（MOQ）：1
• 支払条件：EXW、FOB、CIF、DDP、FCA等
• 出荷港候補：Shanghai、Ningbo

用途

• 工業炉扉
• オーブン扉
• キルンの開口部
• 熱処理装置
• バッチオーブンやコンベアオーブン
• 乾燥炉および粉体塗装炉
• 熱処理チャンバー
• ボイラー点検パネル
• ガラス加工設備
• 高温ハウジング

炉扉および工業炉向けのタドポールガスケット
扉や点検パネルには、利用可能な隙間と要求される圧縮量に適合するバルブとテールの形状を選定してください。シリカ布とインコネルの組合せは、耐熱性と機械的安定性が求められる用途に適しています。

この構造を選ぶ理由

• バルブとテールの寸法をカスタム可能
• 高温用シリカ布外被
• 補強用のInconelコアオプション
• OEM置換向けのカスタム長さと成形形状
• 図面またはサンプルに基づく生産
• 材料選定と構造選定のサポート提供

発注に関する案内
正確な見積もりのため、ガスケットプロファイル、バルブ径、テール寸法、必要長さ、想定使用温度および取付方法を提供してください。図面やサンプルの提示でカスタマイズが速くなり、適合性と性能が確保されます。
