セラミック製封印帯

P型高温用オーブン用

概要

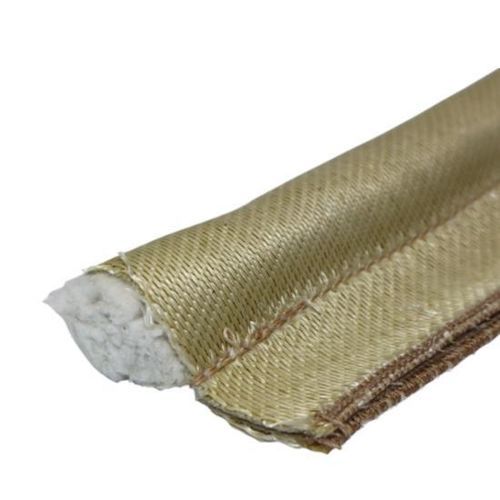

BSTFLEX のシリカクロス被覆セラミックコア タッドポールガスケットは、炉扉、工業用炉、キルン、熱処理装置およびその他の熱処理システム向けに設計された高温対応の柔軟なシールソリューションです。バルブ（球状）とテール（尾部）を組み合わせたプロファイルは、圧縮性のあるシーリングバルブと延長された取り付け用テールを備え、扉や点検パネル、設備の開口部まわりを連続的にシールします。

構造
シーリングバルブはセラミックコアを芯材として形成され、高温に耐えるシリカクロスで覆われています。セラミックコアはバルブ内部に熱に強い構造的支持を与え、シリカクロスの被覆は外部の断熱バリアを形成します。延長されたテールは扉、フレーム、点検パネルへの機械的取り付け用の実用的な取り付け部を提供します。

部材 / 材料 / 用途
部材 | 材料 | 用途
外被 | シリカクロス | 高温用テキスタイルバリアを提供し内部構造を保護
コア | セラミック | バルブ形状を支持し耐熱の内部構造を提供
シーリングバルブ | シリカクロス被覆セラミックコア | 圧縮可能なシール部を形成
取付テール | シリカクロス | 機械的取り付け用の固定領域を提供
縫製 | 高温糸 | ガスケット構造のテキスタイル被覆を固定

カスタマイズ
バルブ直径 | カスタム対応
テール幅 | カスタム対応
テール厚さ | カスタム対応
ガスケット長さ | カスタム対応
コア材料 | セラミック
被覆材料 | シリカクロス
プロファイル | 単一バルブ、二重バルブおよびカスタムプロファイル
形状 | 直線、リング、フレームまたはカスタム成形構成
取付テール | 幅および厚さをカスタム対応

技術データ
項目 | 仕様
製品タイプ | セラミックコア タッドポールガスケット
別名 | Tadpole Seal, Tadpole Tape, Tadpole Gasket Tape
外被 | シリカクロス
コア | セラミック
プロファイル | バルブとテール
バルブ直径 | カスタム対応
テール幅 | カスタム対応
テール厚さ | カスタム対応
長さ | カスタム対応
形状 | 直線、リング、フレームまたはカスタム構成
取り付け | 機械的な締結
耐温度性能 | 材料等級、構造および使用条件に依存
カスタマイズ | 可能

動作原理
タッドポールガスケットは丸いバルブを圧縮することで継手をシールします。取付テールは機器フレームに位置させ、適切な機械的固定方法で固定します。扉やパネルが閉まるとバルブが閉合面に圧縮され、隙間を埋めて連続した熱シールバリアを形成します。セラミックコアはバルブを支持し、シリカクロス被覆はガスケットを直接の熱曝露から保護します。

利点

• 高温用テキスタイル構造：過酷な熱環境に適したシリカクロス被覆
• セラミックコア支持：高温耐性を持つ非金属内部構造
• 柔軟なバルブ＆テールプロファイル：圧縮可能なバルブと延長テールによる確実な取付
• カスタムプロファイルの選択肢：バルブ径、テール寸法、長さ、形状をカスタム対応
• 適切に選定・施工すれば熱サイクルに対応可能
• 非金属コアオプション：非金属内部構造を希望する場合に対応

用途

• 工業用炉扉
• 工業用オーブン扉
• キルン扉
• 熱処理装置
• 熱処理チャンバー
• バッチ炉
• コンベア炉
• 乾燥炉
• 粉体塗装炉
• 高温用点検扉・アクセスパネル
• 加熱チャンバー
• ガラス加工設備
• 高温エンクロージャ

注文・物流
order (moq): 1
支払条件: EXW, FOB, CIF, DDP, FCA 等
出荷港: Shanghai, Ningbo

技術的特性 / 仕様

• 製品タイプ: セラミックコア タッドポールガスケット
• 被覆材料: シリカクロス（高温用テキスタイルバリア）
• コア材料: セラミック（耐熱性内部支持）
• シーリングプロファイル: バルブとテール；バルブ直径およびテール寸法はカスタム対応
• 取り付け: ドア/フレーム/パネルへの機械的固定
• 耐温性: シリカ生地の等級、コア構造および用途に依存；用途に応じて選定
• カスタム製作: 図面、サンプルまたは寸法仕様に基づき対応可
• 代表的用途: 炉扉/キルン扉、熱処理および熱処理プロセス機器
• 最小発注数量: 1
• 支払条件および出荷港: EXW/FOB/CIF/DDP/FCA 等；Shanghai または Ningbo
