メタルシール材

ステンレススチール製P型ガラス用

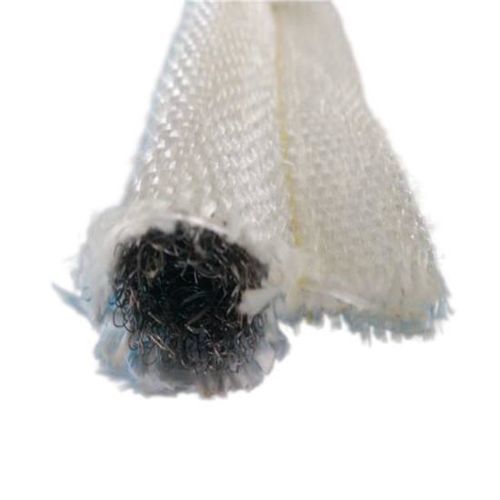

製品概要 「グラスファイバーカバー・ステンレススチールコア・タッドポールガスケット」は、工業用オーブンの扉、炉のアクセスパネル、断熱エンクロージャー、処理装置、およびOEM用シーリングシステム向けに設計された、柔軟性の高い耐熱シーリングプロファイルです。 この製品は、織物製のグラスファイバー外被とステンレス鋼の内部コアを組み合わせることで、バルブ・アンド・テール形状のシールプロファイルに、断熱性、耐摩耗性、および機械的支持力を提供します。バルブ部は接合面に対して圧縮され、表面の凹凸を吸収する一方、平らなテール部は、クリップ、ネジ、リベット、クランプバー、または機器固有の固定システムを取り付けるための取り付け部として機能します。 ガラス繊維カバーとステンレス鋼コアの構造 このタッドポールガスケットの性能は、繊維カバー、金属コア、およびバルブ・アンド・テール形状の相互作用によって実現されています。 構成部品 | 材質 | 主な機能 外側カバー | ガラス繊維織物 | 熱保護、柔軟性、および耐摩耗性に優れた繊維表面 内部コア | ステンレス鋼コア | バルブを支え、繰り返しの圧縮時の弾力性を向上させる バルブ | ガラス繊維で被覆されたステンレスコア | 主要な圧縮シール領域を形成する テール | ガラス繊維織物 | 取り付けおよび保持部を提供する タッドポールガスケットの仕組み タッドポールガスケットは、圧縮可能なバルブを用いてシールを形成し、平らなテールでガスケットを機器に固定します。ドアやパネルが閉まると、接合面がバルブを圧縮します。 ステンレス鋼製のコアは、設計された圧縮範囲内で変形しながら、バルブの構造的完全性を維持します。ガラス繊維製のカバーはコアの動きに追従し、柔軟な繊維製の接触面を形成します。圧縮が解除されると、ステンレス鋼製のコアがバルブの元の形状への復元を助け、この構造は繰り返し開閉される機器に適しています。 ステンレス鋼コアを使用する理由 柔らかい繊維のみのコアと比較して、ステンレス鋼コアはより優れた機械的補強とプロファイルの安定性を提供します。代表的な利点は以下の通りです：

• バルブの形状保持性の向上
• 圧縮後の良好な復元性
• シールプロファイルの機械的補強
• 繰り返しの開閉サイクルに対する耐性
• 産業用ドアのシーリングシステムにおける安定した位置決め
• さまざまなガラス繊維カバー構成との互換性

ガラス繊維カバーを使用する理由 織りガラス繊維生地は、柔軟性、寸法安定性、および高温耐性を兼ね備えています。この繊維カバーにより、ガスケットは形状に合わせて曲がり、わずかな凹凸にも順応しながら、金属コアを直接の接触から保護します。必要に応じて、ガラス繊維構造に特殊な表面特性を持たせるための処理やコーティングを施すことができます。 高温性能 ガラス繊維カバーとステンレス鋼芯を組み合わせたタッドポール型ガスケットは、中～高温のシール用途に一般的に採用されています。 同等の業界構造品は、使用温度が約1000°F / 538°Cの範囲で公表されていますが、許容動作温度は、ガラス繊維のグレード、コア構造、縫製材料、圧縮条件、および周囲の環境によって異なります。連続的な高温使用については、具体的な材料の選択と曝露条件に基づいて検証を行う必要があります。 製品の主な利点

• 柔軟なバルブ・アンド・テール構造
• ガラス繊維織物製外カバー
• ステンレス鋼補強内部コア
• 繰り返しの圧縮下でも優れた弾力性を発揮
• 不規則な接合面にも適しています
• 金属製コアによる機械的サポート
• 実用的な耐摩耗性
• 産業用熱シール用に設計
• バルブおよびテールの寸法はカスタマイズ可能
• OEMおよびガスケット交換プロジェクトに対応

代表的な用途

• 工業用オーブンの扉
• 炉の扉
• 熱処理装置
• バッチ式オーブン
• 乾燥オーブン
• 粉体塗装用オーブン
• ウォークインオーブン
• 熱処理チャンバー
• アクセスパネル
• 工業用ヒーター
• ボイラー用アクセスドア
• 熱遮断エンクロージャー
• OEM加熱装置
• 工業用加工機械

ステンレス鋼コアと代替コアとの比較 特性 | ステンレス鋼コア | ガラス繊維ロープコア 機械的補強 | 高い | 低い バルブの硬さ | より構造化されている | 柔らかい 圧縮回復性 | 繰り返しサイクルに適している | ロープの密度による 追従性 | コアの構造によって決まる | 一般的に柔らかく柔軟 代表的な用途 | 工業用ドアおよび繰り返しサイクルがかかるパネル | 一般的な柔軟な熱シール カスタムバルブおよびテール寸法／製造オプション BSTFLEXでは、バルブ径、バルブ形状、テール幅、全体プロファイル幅、ガスケット長さ、ガラス繊維織物の構造、ステンレス鋼コアの構造、コアの密度と弾力性、取り付け構成、カット長さ、および特注形状をカスタマイズ可能です。 代表的な製品仕様 製品タイプ | 高温用タッドポールガスケット 外被 | ガラス繊維織物 コア | ステンレス鋼コア 形状 | バルブ部と平らな取り付けテール付き 温度範囲 | ガラス繊維のグレード、コアの設計、および使用条件による バルブ径 | カスタマイズ テール幅 | カスタマイズ 長さ | カスタマイズ 用途 | オーブン、炉、断熱ドア、パネル、および産業用機器 OEM製造 | 図面またはサンプルに基づき対応可能 見積依頼（RFQ）における本ガスケットの仕様指定方法 可能な場合は以下をご提供ください：

• バルブ外径
• テール幅
• 必要長さ
• 使用温度
• 最高温度
• 推定シールギャップ
• 予想されるバルブの圧縮量
• 数量
• 用途または機器の種類
• 既存のシール図面または写真

よくある質問

• このガスケットとは何ですか？ - ステンレス鋼の内部コアをガラス繊維織物の外被で覆った、バルブ＆テール型の耐熱ガスケットです。バルブ部分が圧縮シール機能を提供し、テール部分が取り付け面となります。
• なぜバルブ内部にステンレス鋼が使用されているのですか？ - ガスケットを補強し、バルブの形状を維持するとともに、繰り返される圧縮・解放サイクルにおいて弾力性を確保するためです。
• このタイプのタッドポールシールは、どこで使用されますか？ - 工業用オーブンの扉、炉のアクセスドア、断熱エンクロージャー、熱処理装置、乾燥炉、粉体塗装炉、およびOEM加熱システムなどです。
• バルブの直径はカスタマイズ可能ですか？ - はい、バルブの直径、テールの幅、および全体的な形状をカスタマイズして製造することが可能です。
• ステンレス鋼のコアをインコネルに置き換えることはできますか？ - はい。温度、雰囲気、機械的サイクル要件に応じて、より過酷な熱環境向けにインコネルメッシュやその他の金属コアを選択することが可能です。
• BSTFLEXは、サンプルから既存のガスケットを再現できますか？ - はい。サンプル、図面、または詳細な寸法に基づいて、交換用またはOEM用ガスケットのプロファイルを開発できます。

特性／技術仕様

• 製品タイプ：高温用タッドポールガスケット
• 外被：ガラス繊維織物
• コア：ステンレス鋼コア
• 形状：フラットマウントテール付きバルブ型
• 使用温度範囲： ガラス繊維のグレード、コア設計、および使用条件によって異なります（同等の構造の場合、約1000°F / 538°Cを基準としています）
• バルブ径：特注
• テール幅：特注
• 長さ：特注
• 用途： オーブン、炉、耐熱ドア、パネル、産業用機器
• OEM製造：図面またはサンプルに基づく製造が可能
• 注文（最小発注数量）： 1
• 支払条件：EXW、FOB、CIF、DDP、FCAなど
• 出荷港：上海、寧波
