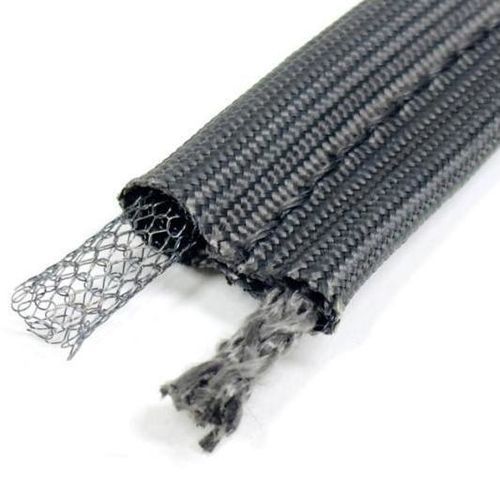

FRP封印帯

ステンレススチール製P型高温用

概要 「グラスファイバーカバー付きステンレス鋼中空コア・タッドポールガスケット」は、工業用オーブンのドア、炉のアクセスパネル、ダクト、ダンパー、断熱エンクロージャー、および不均一または変化する隙間周囲で柔軟なシールが求められるその他の機器向けに設計された、高い圧縮性を備えた熱シールプロファイルです。 このガスケットは、ガラス繊維織物の外被と中空のステンレス鋼コアを組み合わせることで、閉鎖圧力下で変形し、荷重が解除されると元の形状に戻る、軽量で圧縮性の高いバルブ形状を実現しています。 構造と主な特徴 本製品は「バルブ・アンド・テール」構造を採用しており、中空の金属製バルブが圧縮シール機能を担い、平らなガラス繊維製テールが取り付け・保持部として機能します。 構成部品／構造／機能 構成部品 | 構造 | 機能 外装 | ガラス繊維織物 | 柔軟な外部断熱テキスタイル層を提供 内部コア | ステンレス鋼製中空コア | 弾力性があり、高度に圧縮可能なバルブを形成 バルブ | ガラス繊維で被覆された中空金属コア | 主要な圧縮シール領域を形成 テール | ガラス繊維織物 | 取り付けおよび保持部を提供 動作原理 中空コアは、金属構造体の内部に開放された中心領域を設けることで、タッドポールバルブの機械的挙動を変化させます。閉鎖圧力がかかると、バルブは比較的低い力（高い圧縮性）で内側に収縮し、シールギャップの変動に適応します。荷重が除去されると、ステンレス鋼製コアが元の形状への復元を助けます。 主な利点

• 高い圧縮性
• 多くの高密度コア構造と比較して閉鎖力が低い
• 凹凸のある表面への優れた追従性
• 弾力性を高めるバルブ内部の金属補強
• 繰り返し圧縮後の良好な復元性
• シールギャップの変動に対応可能
• ドア、カバー、取り外し可能なパネルに適している

ガラス繊維織物製外装 外側のガラス繊維織物は、中空の金属コアを包み込み保護すると同時に、平らな取り付け用テールを形成します。ガラス繊維は柔軟性、寸法安定性、および高温耐性を備えており、完全金属製のシールのような剛性を持たずに、ガスケットが角やドアフレームに沿って追従することを可能にします。 耐熱性 同等のガラス繊維カバーとステンレス鋼中空コア構造は、通常、約1000°F / 538°Cの使用温度で指定されます。実際の使用可能温度は、ガラス繊維のグレード、ステンレス鋼コアの構造、縫製材料、圧縮状態、および周囲の環境によって異なります。高温用途では、連続使用温度およびピーク温度の限界値、ならびに暴露時間を確認する必要があります。 比較と選定ガイド 中空ステンレス鋼コアは、実心ステンレス鋼コアに比べて圧縮性が高く、一般的に閉鎖力が低くなります。中空コアは柔らかく、より圧縮しやすいため、隙間への適応性が非常に優れていますが、実心コアはより堅固な構造と制御された圧縮性を提供します。 ガラス繊維ロープコアと比較して、中空ステンレス鋼コアは柔軟性を維持しつつ、金属特有の弾力性を加えます。 カスタマイズオプション バルブの直径、高さ、テールの幅、全体的な断面寸法、および完成時の長さをカスタマイズして製造可能です。 中空コアの構造やメッシュ密度を変化させることで、圧縮力、復元特性、バルブの硬さ、機械的耐久性、および繰り返しサイクルへの耐性を調整できます。圧縮特性や耐久性を調整するために、シングルニットおよび補強中空コアのオプションもご用意しています。 用途

• 工業用オーブンの扉
• 炉のアクセスドア
• 装置カバーおよびアクセスパネル
• ダクト用アクセスパネルおよびダンパー
• パネル接合部および断熱エンクロージャー
• 熱処理装置、乾燥炉、 バッチ式オーブンおよびウォークインオーブン
• 粉体塗装用オーブンおよびその他の工業用加熱装置
• OEM用断熱システム

代表的な技術仕様

• 製品タイプ：ガラス繊維中空コア・タッドポールガスケット
• 外被：ガラス繊維織物
• コア：ステンレス鋼中空コア
• 代表的なステンレス鋼オプション： 304 ステンレス鋼
• 形状：フラットテール付き圧縮可能なバルブ
• バルブ径：特注
• テール幅：特注
• 長さ：特注
• 耐熱温度範囲： ガラス繊維のグレード、コアの構造、および使用条件により異なります
• カスタムコア構造：対応可能
• OEM製造：図面またはサンプルに基づき対応可能
