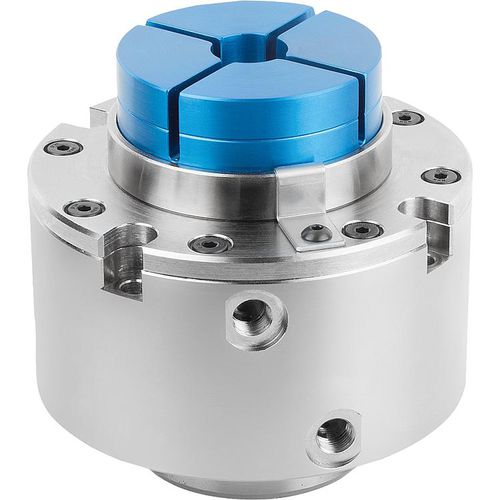

ピンチ式ワークピースクランプチャック 03178-10

精密工学用精密アルミニウム製

材質。 チャック高炭素鋼、ニッケルメッキ。 コレット高強度アルミニウム、ブルーアルマイト処理。 注）空圧コレットシステムは、チャックと加工可能なコレットで構成されています。 チャックは取付寸法に合わせて治具にネジ止めすることができます。 クランプの手順。 コレットは、圧縮空気を「オープン」ポートに入れて開きます。 コレットは、圧縮空気を「閉」ポートに送り込むことで閉じます（クランプ用）。 空気圧接続は、下からでも横からでもネジ止めすることができます。下から空気を接続する場合は、側面のポートを閉じておく必要があります。 外部クランプ用のコレットを加工します。 クランプされるワークの負の形状をコレットに加工します。自由形状と非対称の輪郭が可能です。 コレットを交換するだけで、異なるワークを素早く確実にクランプすることができます。 コレットは高さH2まで切削加工が可能です。これにより、1つのコレットに複数のワークの輪郭を加工することができます。 ワークの精度を繰り返します。+/-0.03 コレット交換後の繰り返し精度 +/- 0.02 コレットの半径方向のクランプ移動量は、クランプセグメントごとに0.15mmです。 損傷を防ぐために、コレットはワークやクランプリングを装着していない状態で締め付けないでください。 使用空気圧は、0.45～0.55MPaの間で設定してください。 表示されているクランプ力は、0.5 MPaに基づいています。 付属品：輪郭加工用クランプリング。 Oリング。 位置決めピン。 コレット用クランプネジ。
