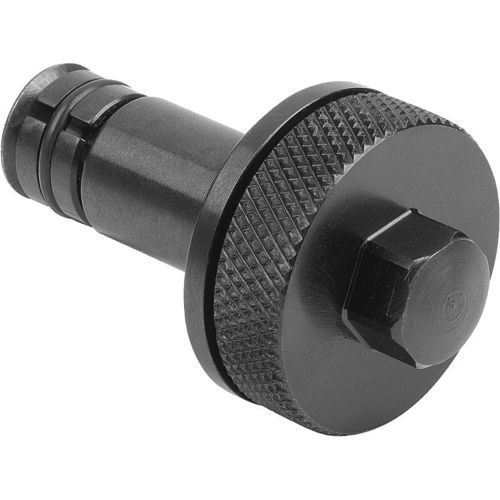

ウェッジクランプ方式の位置決めシリンダー
材質は
炭素鋼.
バージョン。
ブラックオキシダイズド。
注意
位置決めシリンダーを使用すると、ワークを簡単に固定し、穴の中心に配置することができます。
一体型アキシャルニードルベアリングは、剛性の高い接触面の表面摩擦が少ないため、高いクランプ力を得ることができます。
軸受の定格荷重が高いため、長寿命が保証されます。
プルダウン式のクランプシリンダー。
組み立て
固定するワークの取り付け穴から固定用シリンダーを挿入します。
ネジの刻み部分を使い、まず手でネジを締め、次に適切なスパナを使ってさらに締め付けます。
ローレット部分は、この目的のために用意されたザグリ穴の中に沈めておくこともできます。
利点
締め付け範囲の調整が容易
ボア径や表面仕上げに依存しない(H12まで)。
プルダウン効果
同じ締め付けトルクで把持力が大幅に向上
高定格荷重、長寿命の高品質アキシャルニードルベアリングを採用
アプリケーション
様々な厚みの標準的なエレメントの締結に最適です。また、クランプシリンダーはクイックチェンジシステムにも使用可能です。
---
