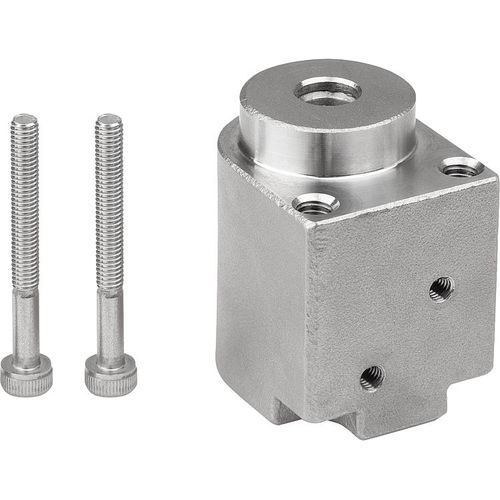

空気圧式締め付けシステム 03161-16

フランジ取り付けステンレススチール製

位置決めアダプタ、フランジ、ステンレススチール、空気圧 製品の説明 圧縮空気を使ってクランプします。圧力がかからない場合は、スプリングで張力を保持します。 圧縮空気を使って位置決めアダプタを解除するには、6Nのスプリング力が必要です。 材質 本体、ステンレススチール。 シール、NBR。 バージョン。 ステンレス・スチール・ブライト。 注文時の注意事項 下から固定するためのM3x28キャップボルトが付属しています。 上から固定するためのM4キャップボルトは付属しません。 ご注意ください。 取り付け寸法は、6mm厚のプレートを使用した場合です。 指定されたクランプ力（F）と保持力は、動作圧力0.5Mpaに基づいています。 繰り返し精度は±0.2mmです。 付属品 クランピングピン 03192-25
