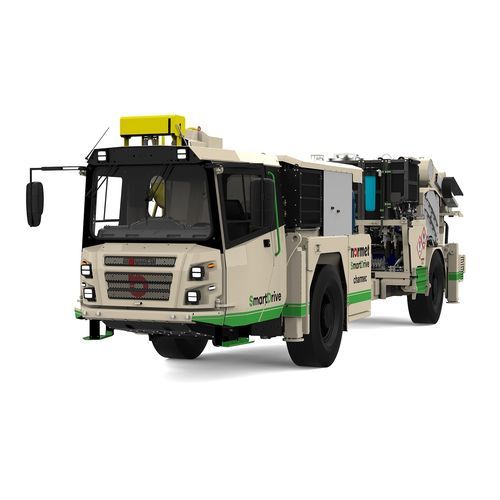

地下採鉱用車両 CHARMEC REVO MF 600 V(E) SD

電動式

概要
Charmec Revo MF 600 V(E) SD は、地下ハードロック鉱山向けのバッテリー式遠隔エマルション装填機です。開発掘進行時の特別な要求に対応する専用設計により、作業者が危険の高い採掘面付近にいる必要をなくします。4 x 4 m から 6 x 6 m のトンネルでの安全かつ効率的な装填を想定し、Normet SmartDrive® アーキテクチャ（局所排出ゼロ）を採用しています。密閉型FOPS/ROPSキャビン、前軸サスペンション、複数の標準安全機能を備えています。

主要仕様

• バッテリー式遠隔開発用エマルション装填機
• 搭載能力：外部エマルションキット最大 4 ANE トン（最大重量 6 t）対応
• 最大垂直到達距離：6 m
• 走行高さ（トラミングハイト）：2.8 m

特長
安全性

• 作業者を支持されていない領域から遠ざける設計
• FOPS/ROPS 認証キャビン
• キャビンドアインターロックスイッチ（標準）と安全ブレーキ適用
• 後方視認性を高めるバックカメラ
• ディーゼル排気や高温の排気ガスなし
• 表面温度がほとんど上昇しない
• 故障安全型（SAHR）制動装置
• キャビンからのブレーキ試験が可能
• エマルション搭載位置がバッテリー端から離れているため火災リスクが低い

持続可能性

• 局所排出ゼロ
• 換気必要量の低減

人間工学と作業環境

• 手作業による爆薬装填作業を完全に排除
• 人間工学と安全性を重視した新設計キャビン
• 低騒音レベル
• 有害なディーゼル微粒子が地下に発生しない
• 密閉キャビン用の冷暖房装置
• 操作者快適性向上のための前軸サスペンション
• オプションでヒーター付きミラー
• 主要運転情報にアクセスできる多機能ディスプレイ
• 運転者および乗員用の3点式シートベルト付きサスペンデッドTバックシート
• オプションのキャビンドア安全ブレーキインターロックスイッチ

生産性と効率

• 堅牢な採掘キャリアに統合された超高速・高精度サーボロボットアーム
• コンパクトなサイズにより迅速で機敏な移動が可能
• 高い積載能力により爆薬倉庫への往復が減少
• 急速充電対応
• 下り走行や減速時に最大 50% のエネルギー回生
• 長寿命の産業用リチウムイオンバッテリー
• 上り走行速度を向上させる強力なダイレクトドライブ構成
• ディーゼル相当機より長い整備間隔
• 乾式化学粉末消火システム
• 油圧式後部支持脚およびオプションの油圧式前部支持脚

技術仕様

• アーキテクチャ：Normet SmartDrive®（バッテリー式、局所排出ゼロ）
• 想定用途：地下ハードロック鉱山およびトンネル掘削における遠隔エマルション装填（4 x 4 m から 6 x 6 m のトンネルに適合）
• 搭載能力：外部エマルションキット最大 4 ANE トン（最大 6 t）対応
• 最大垂直到達距離：6 m
• 走行高さ：2.8 m
• 作業者保護：密閉型FOPS/ROPSキャビン、キャビンドアインターロック、キャビンからのブレーキ試験、バックカメラ
• 駆動・電源：長寿命産業用Li‑ionバッテリーを搭載したバッテリー式駆動、急速充電対応、最大50%のエネルギー回生、ダイレクトドライブ構成
• 快適性と人間工学：冷暖房、前軸サスペンション、3点式ベルト付きサスペンデッドTバックシート、多機能ディスプレイ
• 安全システム：SAHR故障安全ブレーキ、乾式化学消火システム、バッテリー端から離れたエマルション配置による火災リスク低減
• 支援装備：油圧式後部支持脚およびオプションの油圧式前部支持脚
