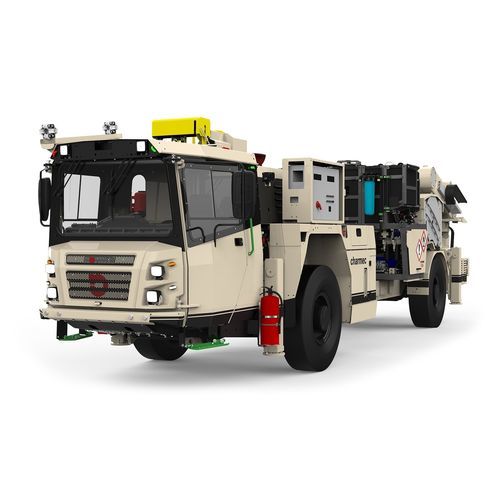

地下用車両 CHARMEC REVO LF 600 V(E)

トンネル穿孔用電動式

概要
Charmec Revo LF 600 V(E) は、地下の硬岩掘削における遠隔エマルジョン充填機です。4 x 4 m ～ 6 x 6 m の坑道で距離を取って充填作業を行えるよう設計されており、堅牢な採掘キャリアを基盤に、FOPS/ROPS キャビンおよび複数の標準安全機能を備えています。

主要仕様

• 遠隔式エマルジョン充填機
• 搭載能力：最大 4 ANE‑トン の外部エマルジョンキットに対応（最大重量 6 t）
• 最大垂直到達：6 m
• 走行高さ（トラミング高）：2.9 m

機能
安全性

• 支保されていないフロント区域から作業者を離脱させる
• FOPS/ROPS 承認キャビン
• 大型の窓面積と加熱式広角ミラーにより視認性を向上
• キャビンドアのインターロックと安全ブレーキ作動を標準装備
• 後退時の視認性を高めるオプションのバックカメラ
• SAHR フェイルセーフブレーキおよびエンジンブレーキ
• キャビンからのブレーキ試験が可能
• エマルジョン積載がエンジン側から離れているため発火リスクが低減

環境性能

• 低排出の Stage V エンジン技術を選択可能

人間工学と作業環境

• 手作業による火薬充填作業を完全に排除
• Normet キャビンは人間工学と安全性を優先して設計
• 世界水準の走行感を実現する新型前軸サスペンション
• オプションの加熱式ミラー、キャビン用エアコンおよびヒーター
• 3点式シートベルト付きエアサスペンション T‑バック運転席
• 主要な走行情報が表示されるマルチファンクションディスプレイ

生産性と効率

• マシン中央部に外部エマルジョンキット用スペースを確保
• 堅牢な採掘キャリアに統合された超高速・高精度のサーボロボットアーム
• コンパクトなサイズにより迅速で機動的な移動が可能
• 高い積載能力により火薬保管庫への往復を減少
• 車載コンプレッサーをオプションで搭載可能
• 油圧式リアサポートレッグおよびオプションの油圧式フロントサポートレッグ

仕様

• 製品タイプ：地下開発用の遠隔エマルジョン充填機
• 想定坑道カバー範囲：4 x 4 m から 6 x 6 m の坑道に対応
• 搭載能力：最大 4 ANE‑トン の外部エマルジョンキットに対応（最大重量 6 t）
• 最大垂直到達：6 m
• 走行高さ：2.9 m
• キャビン：FOPS/ROPS 承認、視認性向上、加熱式広角ミラー、キャビン扉インターロック
• 安全システム：SAHR フェイルセーフブレーキ、エンジンブレーキ、キャビンからのブレーキ試験、オプションのバックカメラ
• 作業者環境：人間工学に配慮した Normet キャビン、前軸の高度なサスペンション、エアサスペンション座席、マルチファンクションディスプレイ
• 動力系：低排出の Stage V エンジン技術を選択可能
• 積載・取扱い：中央部の外部エマルジョンキットスペース、サーボロボットアーム、オプションの車載コンプレッサー
• 安定性／支持：油圧式リアサポートレッグ；オプションの油圧式フロントサポートレッグ
• メーカーの経験：Normet は 1970 年代から継続的に地下充填装置を開発しています
