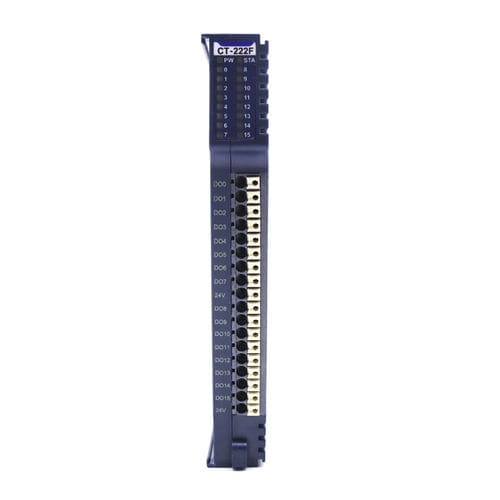

デジタル入出モジュール CT-222F

ProfiNetイーサネットModbus RTU

CT-222F 16チャンネルデジタル出力/24VDC/ソースタイプ モジュールの機能 モジュールは 16 のチャネルのデジタル出力を支えます、出力電圧は 24VDC です と出力ハイレベルが有効です。 モジュールはフィールド機器を駆動することができます。(リレー、電磁弁など) モジュールの内部バスとフィールド出力はオプトカプラを使用しています。 モジュールは16デジタル出力チャンネルのLEDインジケータライトを持っています。 モジュールはサーマルシャットダウンと過電流保護機能を持っています。 モジュールは短絡保護と過負荷保護をサポートしています。 技術的なパラメータ 一般的なパラメータ パワー：Max.175mA@5.0Vdc 絶縁 - 内部バスへのI/O: オプトカップル絶縁 (3KVrms) フィールド電力：公称:24Vdc, レンジ:22-28Vdc 配線：最大1.5mm² (AWG 16) 取付タイプ：35mm DINレール サイズ：115*14*75mm 重量：65g 環境仕様 動作温度：40〜85 使用湿度：5～95% (結露なきこと) 保護等級：IP20 出力パラメータ チャンネル番号：16チャンネルソースタイプ出力 LEDインジケータ：16チャンネル出力LEDインジケータ 定格電流：標準値：500mA 漏れ電流：最大：10uA 出力インピーダンス：<200mΩ 出力遅延時間 OFF→ON。Max.100us オンからオフへ：Max.150us 保護 過熱シャットダウン：典型的な値は 135℃です。 過電流保護：代表値1.1A 短絡保護サポート
